Модель: SJK8008 серия низкомощный MEMS программируемый осциллятор
Диапазон частот: 1 ~ 110 МГц
Тип выхода: LVCMOS/HCMOS
Напряжение питания: 1,8V ~ 3,3V
Стабильность частоты: ±20ppm
Размер: 2,0х1.62,5х2.03,2х2.55,0х3.2, 7,0x5,0 мм
Приложения: Ethernet, USB, медицинская электроника, дата-центр, аудио и видео и т.д.

Спецификации и размеры

Особенности программируемого осциллятора MEMS серии SJK8008 с низкой мощностью MHz

Диапазон частот от 1 до 110 МГц

Отличная стабильность частоты до ± 20ppm

Низкое потребление энергии 3,5 мА при 1,8 В

Режим ожидания для увеличения срока службы батареи

Быстрое время загрузки 5 мс

Тип выхода LVCMOS/HCMOS

Размер с 2,0 на 1.6, 2,5х2.03,2 на 2.55,0х3.2, 7,0 × 5,0 мм × мм

Автоматическая установка и рефлюксная сварка

Приложения: DSC, Ethernet, USB, SATA, IP Cam, медицинская электроника, аудио и видео, дата-центр и т.д.

Соответствует требованиям RoHS / свободен от ПБ

Электронные спецификации программируемого осциллятора MEMS серии SJK8008 с низкой мощностью MHz

Предмет/тип	SJK8008
Тип выхода	LVCMOS/HCMOS
Диапазон частот	1 ~ 110 МГц
Напряжение питания	1.8V~3.3V
Стабильность частоты	±20ppm~±50ppm или указать
Текущее потребление	4.5 мА Макс.
Текущий режим ожидания	4.3 мА Макс.
ОЭ отключить ток	4.2 мА Макс.
Операционная температура	-40 ~ + 85°C
Цикл работы	45-55%
Время подъема/падения	2.5 нс максимум.
Напряжение Vol (Max.)/Voh (Min.)	10%Vcc /90%Vcc
Напряжение Vil (Max.)/Vih (Min.)	30%Vcc /70%Vcc
Импеданс ввода-вывода	150 КО Макс. (Пин 1 логический высокий)
Импеданс ввода-вывода	2MΩ Min. (Pin1 Logic Low)
Время запуска	Максимально 5 мин.
Время включения/отключения	130 нс максимум.
Время возобновления	Максимально 5 мин.
Периодический джиттер RMS	3 пс Макс.
Пиковый до пиковый период джиттера	Максимально 30 пс.
Фазовый джиттер RMS (12KHz~20MHz)	Максимально 2 п.с.
Температура хранения	-60~+150°C

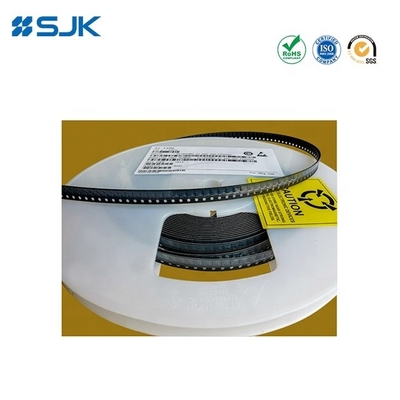

Объект упаковки	2016 /2520 /3225: 3000 штук/катушка 5032 /7050: 1000 шт. на катушку

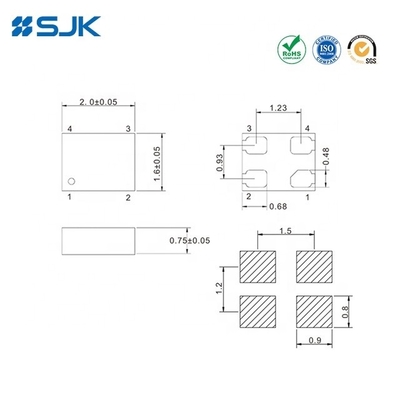

Функции и размеры пин:

ПРИМЕЧАНИЕ:Спецификации могут быть изменены без предварительного уведомления.

Промышленный SJK8008 SMD 2016 MEMS CMOS 106.25MHz 20PF 20ppm 3.3V кристаллический осциллятор 3

Промышленный SJK8008 SMD 2016 MEMS CMOS 106.25MHz 20PF 20ppm 3.3V кристаллический осциллятор 4
