Наименование марки:	SJK
Номер модели:	SJK-5H
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Осилятор SMD выходной серии 5H HCSL

Частота выхода:

25~200 МГц

Напряжение питания:

2.5В/3.3В

Тип выхода:

HCSL

Стабильность частоты:

u00b125ppm или указать

Размер:

5.0*3.2*1.2 мм

Заявления:

ПК, сервер, волоконно-канальный канал, гигабитный Ethernet, базовая станция и т.д.

Поставка способности:

70KKpcs/M

Выделить:

Дифференциальные осцилляторы SMD 5032

дифференциальные осцилляторы 25 МГц

Дифференциал выхода 200 МГц HCSL

Описание продукта

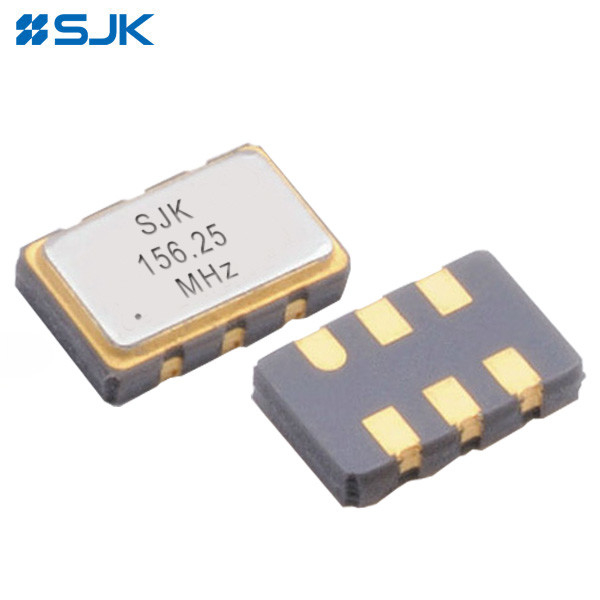

SMD 5032 HCSL Выходный дифференциальный осциллятор поддержка 25-200 МГц 2,5-3,3 В для волоконно-волоконного канала

Особенности

Дифференциальный выходной кристаллический осциллятор (HCSL Output)

Диапазон выходной частоты от 25 до 200 МГц

Работа на низком напряжении питания: 2,5V/3,3V

Отличный низкофазный шум и трепет

Функция 3-го состояния

Автоматическая установка и рефлюксная сварка

Приложения: ПК, сервер, волоконный канал, гигабитный эфирнет, базовая станция, мобильная связь и т.д.

Соответствует требованиям RoHS / свободен от Pb

Спецификации

Тип	Осилятор SMD выходной серии 5H HCSL
Тип выхода	HCSL
Выходная нагрузка	50Ω
Напряжение питания	2.5В/3.3В
Диапазон частот	25~200 МГц
Ток подачи	30 мА максимум.
Общая стабильность частоты*	±25ppm, ±50ppm или указать
Операционная температура	-40 ~ + 85°C, или указать
Температура хранения	-55~+125°C
Напряжение Vol (Max.) /Voh (Min.)	0mV /740mV
Время подъема (Tr) / падения (Tf)	0.5 нс максимум.
Цикл работы	45-55%
Время запуска	Максимально 10 мс.
Фазовый шум (156,25 МГц) @1 КГц	-105dBc/Hz
Фазовый джиттер (12KHz~20MHz)	1 пс Макс.
Старость (при 25°C)	Максимально ±3 ппм/год.
Объект упаковки	1000 шт. на катушку

*Включая частотную толерантность при 25°С, колебания температуры, колебания напряжения питания, старение и вибрации

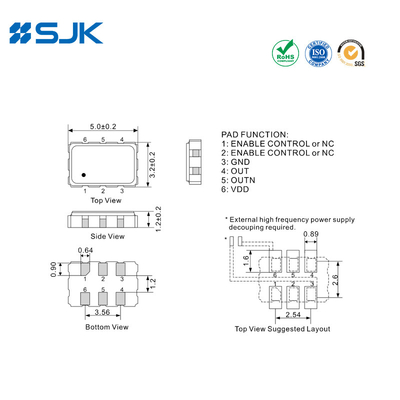

Размеры [мм]

SMD 5032 HCSL Выходный дифференциальный осциллятор поддержка 25-200MHz 2,5-3,3V Для волоконно-волоконного канала 0

SMD 5032 HCSL Выходный дифференциальный осциллятор поддержка 25-200MHz 2,5-3,3V Для волоконно-волоконного канала 1 +86-755-88352869

SMD 5032 HCSL Выходный дифференциальный осциллятор поддержка 25-200MHz 2,5-3,3V Для волоконно-волоконного канала 2 Рита@q-crystal.com
