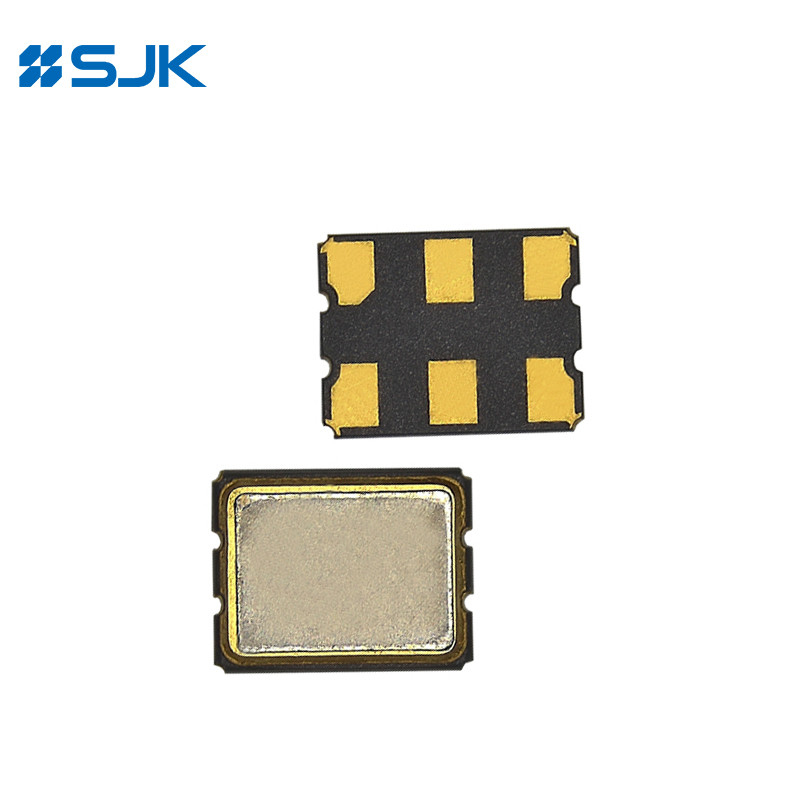

Name: Осиллятор SMD 7050 LVPECL с частотой 10 ~ 1500 МГц ± 25ppm для применения SAN
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7J
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-7J
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Осилятор SMD выходной серии 7J LVPECL

Выходная частота:

10 ~ 1500 МГц

напряжение питания:

2.5В/3.3В

Тип выхода:

LVPECL

Стабильность частоты:

± 25 ppm или указать

Размер:

7.0*5.0*1.45 мм

Заявления:

Сервер, SAN, умная сеть, широкополосный доступ и т.д.

Поставка способности:

70KKpcs/M

Выделить:

Дифференциальные осцилляторы SMD 7050

дифференциальные осцилляторы 10 МГц

Осиллятор LVPECL 1500 МГц

Описание продукта

Осиллятор SMD 7050 LVPECL с частотой 10 ~ 1500 МГц ± 25ppm для применения SAN

Особенности

Дифференциальный кристаллический осциллятор выхода (LVPECL Output)

Типичный 7,0×5,0×1,45 мм, выходный кристаллический осциллятор LVPECL

Диапазон частот выхода от 10 до 1500 МГц

Работа на низком напряжении питания: 2,5V/3,3V

Отличный низкофазный шум и трепет

Функция 3-го состояния

Автоматическая установка и рефлюксная сварка

Приложения: сервер, SAN, широкополосный доступ, умная сеть, гигабитный Ethernet, волоконный канал и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип	Осилятор SMD выходной серии 7J LVPECL
Тип выхода	LVPECL
Выходная нагрузка	50Ω до Vcc-2V
Напряжение питания	2.5В/3.3В
Диапазон частот	10 ~ 320 МГц	10 ~ 1500 МГц
Ток подачи	100 мА максимум.	Максимально 50 мА.
Общая стабильность частоты*	±25ppm, ±50ppm или указать
Операционная температура	-40 ~ + 85°C, или указать
Температура хранения	-55~+125°C
Напряжение Vol (Max.) /Voh (Min.)	Vcc-1.62V /Vcc-1.026V
Время подъема (Tr) / падения (Tf)	1Макс.
Цикл работы	45-55%
Время запуска	Максимально 2 мс.	Максимально 10 мс.
Фазовый шум (156,25 МГц) @1 КГц	-130dBc/Hz	-113 дБc/Гц
Фазовый джиттер (12KHz~20MHz)	1 пс Макс.
Старость (при 25°C)	Максимально ±3 ппм/год.
Объект упаковки	1000 шт. на катушку

*Включая частотную толерантность при 25°С, колебания температуры, колебания напряжения питания, старение и вибрации

Размеры [мм]

Осиллятор SMD 7050 LVPECL с частотой 10 ~ 1500 МГц ± 25ppm для применения SAN 0

Осиллятор SMD 7050 LVPECL с частотой 10 ~ 1500 МГц ± 25ppm для применения SAN 1 +86-755-88352869

Осиллятор SMD 7050 LVPECL с частотой 10 ~ 1500 МГц ± 25ppm для применения SAN 2 Рита@q-crystal.com
