Name: Thru-Hole Full-Size 14Pin DIP VCXO с выходом CMOS 3.3V или 5V с 20,4 * 13,1 мм
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6RF
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-6RF
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. / мешок
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия 6RF (DIP VCXO полного размера)

Диапазон частот:

1 ~ 80 МГц

Тип выхода:

CMOS

Напряжение питания:

3.3V/5V

Размер:

21*13,1*5,3 мм

Заявления:

Оборудование для испытаний, электронные приборы, телекоммуникации и т.д.

Поставка способности:

70KKpcs/M

Выделить:

Через отверстие Vcxo схемы

Круг 14pin vcxo

кристаллический осциллятор 5 В

Описание продукта

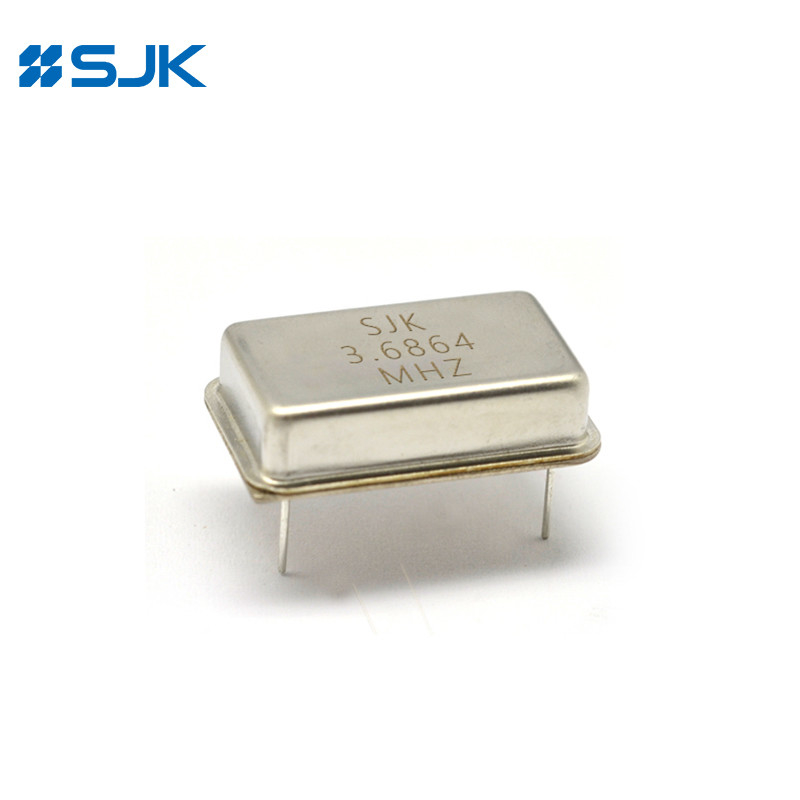

Thru-Hole Full-Size 14Pin DIP VCXO с выходом CMOS 3.3V или 5V с 20,4 * 13,1 мм

Особенности серии 6RF полноразмерный 14pin DIP VCXO

Все металлические сварные пакеты

Характеристика высокой точности, охватывающая широкий диапазон частот от 1 до 80 МГц

Рабочее напряжение 5В/3,3

Выход CMOS

Функция 3-го состояния

14-прикосновный DIP (пакет полного размера)

Приложения: телекоммуникации, мобильная связь, авионика, испытательное оборудование, электронные приборы и т.д.

Соответствует требованиям RoHS / свободен от Pb

Электрические спецификации серии 6RF полноразмерной 14Pin DIP VCXO

Предмет/тип		Серия 6RF (полноразмерный 14Pin DIP VCXO)
Пакет		Все металлическое, герметически запечатанное, упаковка с водой
Напряжение питания		3.3В	5В
Диапазон частот		1 ~ 80 МГц
Стабильность частоты		±25ppm, ±50ppm или указать
Операционная температура		-20~+70°C, -40~+85°C или указать
Температура хранения		-55~+125°C
Нагрузка		15pF, или указать
	Напряжение Voh	3.0V мин.	4.5В минимум.
	Напряжение	0.3В Макс.	0.4В максимум.
	Текущий Ioh	-4,0 мА	-8,0 мА
	Текущий Iol	4.0mA	8.0mA
	Цикл работы	40~60%
	Время подъема / падения	5 нс Макс.
Контроль частоты		Положительная характеристика переноса
	Протягиваемость	±50ppm,±100ppm,±150ppm,±200ppm Минус.
	Управляющее напряжение	0.3Vdc до 3.0Vdc	0.5Vdc до 4.5Vdc
	Центральное напряжение	1.65Вcc	2.5Вcc
	Монотонная линейность	< ± 15%	< ± 15%
	Импеданс ввода	50 тыс. Ом нормально
Ток подачи		40 мА максимум.	60 мА максимум.
Тип выхода		CMOS
Объект упаковки		Сто штук.

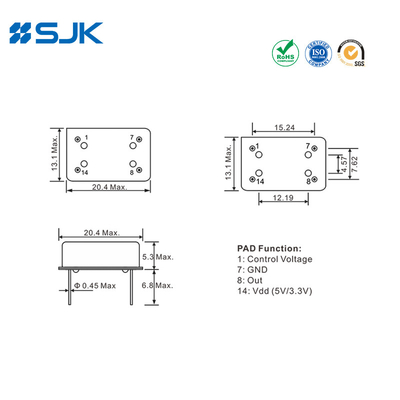

Размеры[мм]

Thru-Hole Full-Size 14Pin DIP VCXO с выходом CMOS 3.3V или 5V с 20,4 * 13,1 мм 0

Thru-Hole Full-Size 14Pin DIP VCXO с выходом CMOS 3.3V или 5V с 20,4 * 13,1 мм 1 +86-755-88352869

Thru-Hole Full-Size 14Pin DIP VCXO с выходом CMOS 3.3V или 5V с 20,4 * 13,1 мм 2 Рита@q-crystal.com
