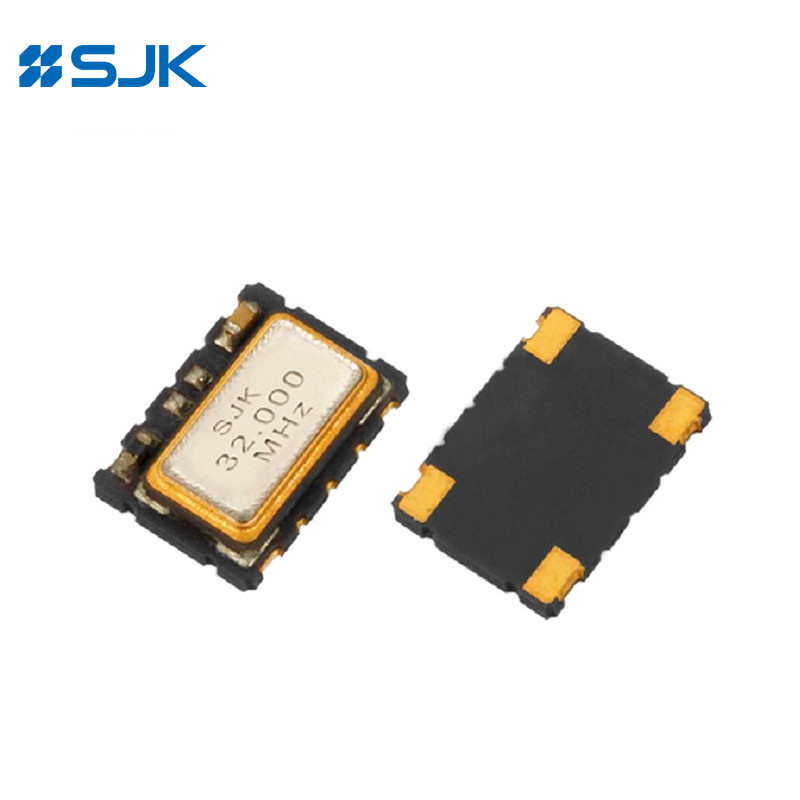

Name: SMD 7050 TCXO с выходом синеволновой сигнализации с частотой 26.000 МГц
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7T
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-7T
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия 8T (SMD 7050 TCXO/VC-TCXO)

Диапазон частот:

5 ~ 52 МГц

Напряжение питания:

3.3V/5.0V

Стабильность частоты:

±0,5ppm~±2ppm

Размер:

7.0*5.0*1.9 мм

Заявления:

Базовая станция, фемтоцель, WLAN, WiMAX, WiFi и т.д.

Поставка способности:

70KKpcs/M

Выделить:

vctcxo осциллятор SMD 7050

vctcxo осциллятор 26

000 МГц

Описание продукта

SMD 7050 TCXO с выходом синеволновой сигнализации с частотой 26.000 МГц

Особенности

Типичный 7,0×5,0×1,9 мм керамический SMD пакет.

CMOS и выходной синусовой волны (без конденсатора постоянного тока).

Диапазон выходной частоты: от 5 до 52 МГц

Температурная устойчивость: ±0,5ppm~±2ppm

VCTCXO доступен

Автоматическая установка и рефлюксная сварка

Приложения: Базовая станция, WiMAX, фемтоцель, WLAN, беспроводная связь и т.д.

Соответствует требованиям RoHs и свободен от Pb

Спецификации

Тип		SMD серии 8T TCXO / VC-TCXO
Тип выхода		Обрезанная синусная волна	CMOS
Выходная нагрузка		10KΩ//10pF	15pF, или указать
Диапазон частот		5 ~ 52 МГц
Напряжение питания		3.3В / 5.0В
Ток подачи		3.5 мА Макс.	6 мА максимум.
Уровень выпуска		0.8Вп-п минус.	0.1Вcc/0.9Вcc
Стабильность частоты	Толерантность	± 2,0ppm Макс. (после 2 повторных потоков)
	В сравнении с температурой	±0,05ppm~±0,5ppm
	В противоположность напряжению питания (Vcc±5%)	Максимально ± 0,3 ppm.
	vs нагрузка (нагрузка варьируется ± 10%);	Максимально ± 0,2 ппм.
	В сравнении со старением	Максимально ±1,0ppm.
Автоматическое управление частотой (AFC) диапазон (VCTCXO)		±5ppm~±10ppm (1,5±1В)
Время запуска		Максимально 2 мс.
Операционная температура		-40 ~ + 85°C, или указать
Цикл работы			45-55%
Фазовый шум @ 10 МГц	100 кГц	-130dBc/Hz
	1 кГц	-145 дБc/Гц
	10 кГц	-154 дБc/Гц
Объект упаковки		1000 шт. на катушку

Размеры [мм]

SMD 7050 TCXO с выходом синеволновой сигнализации с частотой 26.000 МГц 0

SMD 7050 TCXO с выходом синеволновой сигнализации с частотой 26.000 МГц 1 +86-755-88352869

SMD 7050 TCXO с выходом синеволновой сигнализации с частотой 26.000 МГц 2 Рита@q-crystal.com
