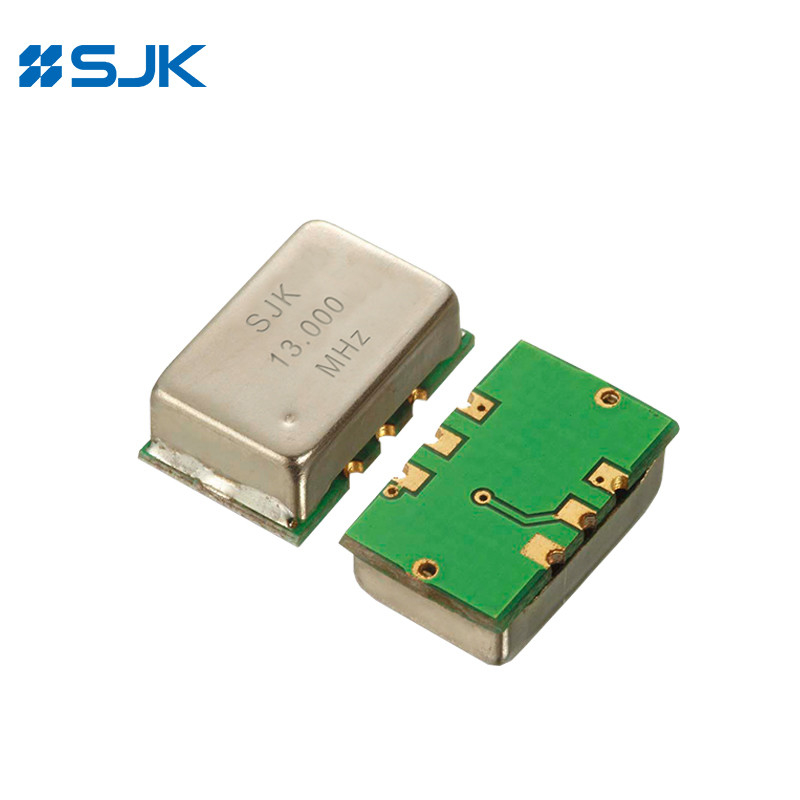

Name: SMD Большой размер 14 X 9.0 мм TCXO 5 ~ 40MHz 3.3V для базовой станции
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9T
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-9T
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия 9T (SMD TCXO/VC-TCXO)

Диапазон частот:

5 ~ 40 МГц

Напряжение питания:

3.3V/5.0V

Стабильность частоты:

±0,5ppm~±1,0ppm

Размер:

14.3*8.7*4.9 мм

Заявления:

Базовая станция, WLAN, WiMAX, крупномасштабное оборудование и т.д.

Поставка способности:

70KKpcs/M

Выделить:

Осилятор tcxo большого размера

tcxo осциллятор 14 x 9

0 мм

Описание продукта

SMD Большой размер 14*9.0mm TCXO 5~40MHz 3.3V для базовой станции

Особенности

Типичный 14,3×8,7×4,9 мм SMD TCXO / VC-TCXO

Металлическая оболочка на основе FR-4 PCB

Обрезанная синусная волна или CMOS выход

Выходная частота: 5MHz~40MHz

VCTCXO доступен

Опция низкого тока

Приложения: крупномасштабное оборудование, базовая станция, WLAN, WiMAX, испытательное оборудование и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип		9T SMD TCXO / VC-TCXO
Тип выхода		Обрезанная синусная волна	CMOS
Выходная нагрузка		10KΩ//10pF	15pF, или указать
Диапазон частот		5 ~ 40 МГц
Напряжение питания		3.3В / 5.0В
Ток подачи		3.5 мА Макс.	6 мА максимум.
Уровень выпуска		0.8Вп-п минус.	0.1Вcc/0.9Вcc
Стабильность частоты	Толерантность	Максимально ± 2,0ppm (после двух повторных потоков)
	В сравнении с температурой	±0,5 ppm
	В противоположность напряжению питания (Vcc±5%)	Максимально ± 0,2 ппм.
	vs нагрузка (нагрузка варьируется ± 10%);	Максимально ± 0,2 ппм.
	В сравнении со старением	Максимально ±1,0ppm.
Автоматическое управление частотой (AFC) (VC-TCXO)		±5ppm~±10ppm (1,5±1В)
Время запуска		Максимально 2 мс.
Операционная температура		-40 ~ + 85°C, или указать
Цикл работы			45-55%
Фазовый шум @ 10 МГц	100 кГц	-120dBc/Hz
	1 кГц	-140 дБc/Гц
	10 кГц	-148 дБc/Гц
Объект упаковки		200 шт. на катушку

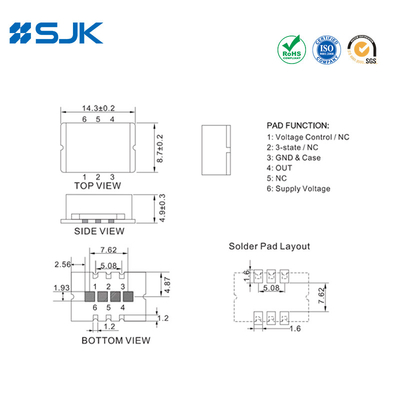

Размеры [мм]

SMD Большой размер 14 X 9.0 мм TCXO 5 ~ 40MHz 3.3V для базовой станции 0

SMD Большой размер 14 X 9.0 мм TCXO 5 ~ 40MHz 3.3V для базовой станции 1 +86-755-88352869

SMD Большой размер 14 X 9.0 мм TCXO 5 ~ 40MHz 3.3V для базовой станции 2 Рита@q-crystal.com
