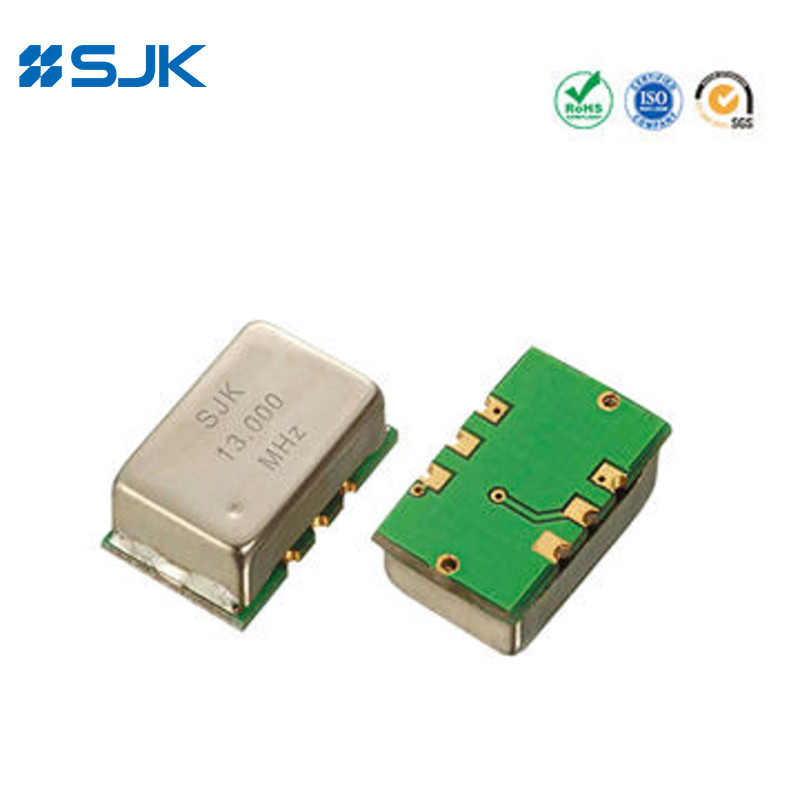

Name: SMD 14*9*5mm OCXO с 6 прокладками 5~40MHz 3.3V или 5V ±30ppb -40~+85 для цифрового коммутатора
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9X
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-9X
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

SMD серии 9X OCXO

Диапазон частот:

5 ~ 40 МГц

Напряжение питания:

3.3V/5.0V

Толерантность частоты:

±30ppb

Размер:

14.3*9.3*6.5 мм

Заявления:

Базовая станция, цифровой переключатель, схема отсчета времени и т.д.

Поставка способности:

70KKpcs/M

Выделить:

14 x 9 x 5 мм оксоосциллятор

Оксоосциллятор 3.3В

Осиллятор SMD 5 В

Описание продукта

SMD 14*9*5mm OCXO с 6 прокладками 5~40MHz 3.3V или 5V ±30ppb -40~+85 для цифрового коммутатора

Особенности

OCXO (Кристаллический осциллятор, управляемый печью)

Типичный 14,3×9,3×6,5 мм SMD OCXO

Диапазон частот от 5 до 40 МГц

±30ppb стабильность частоты над -40~+85°C

Страт 3 (в целом ±4,6 ppm, включая 20 лет старения)

Автоматическая установка и рефлюксная сварка

Очень быстрый нагрев и точная стабильность

Кристаллическая единица SC-Cut

Применение: Базовая станция, цифровой коммутатор, циркулятор временного отсчета, измерительное оборудование, синтезатор и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип		SMD серии 9X OCXO
Тип выхода		HCMOS
Выходная нагрузка		15pF, или указать
Форма выходной волны		прямоугольный
Напряжение питания		3.3В / 5.0В
Диапазон частот		5 ~ 40 МГц
Операционная температура		-40°C до +85°C, или спецификация
Стабильность частоты	Толерантность частоты	Максимально ±30ppb.
	против рабочей температуры	±10ppb~±50ppb
	против напряжения питания	Максимально ±5ppb (±5 изменений)
	против груза	Максимально ±10ppb (±10 изменений)
	В сравнении со старением	±2,0ppb/день, ±0,4ppm/год, ±2,0ppm/10 лет, максимум.
Напряжение Vol (Max.) / Voh (Min.)		0.1Вcc/0.9Вcc
Цикл работы		45-55%
Ложное		-60 дБc
Нагреватель		±0,1ppm (за 5 минут @+25, относительно 1 часа)
Потребление энергии (устойчивое состояние)		0.6W Макс.
Диапазон регулировки частоты		±5ppm (+1,65V±1,65V/+2,5V±2,5V)
Фазовый шум @20 МГц	@10Гц	-98 дБц/Гц
	@100Гц	-126 дБc/Гц
	@ 1KHz	-145 дБc/Гц
	@10KHz	-152 дБc/Гц
Объект упаковки		500 шт. на катушку

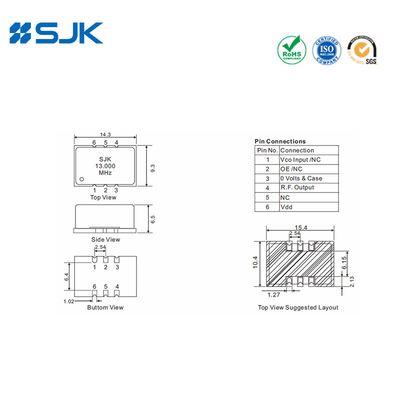

Размеры [мм]

SMD 14*9*5mm OCXO с 6 прокладками 5~40MHz 3.3V или 5V ±30ppb -40~+85 для цифрового коммутатора 0

SMD 14*9*5mm OCXO с 6 прокладками 5~40MHz 3.3V или 5V ±30ppb -40~+85 для цифрового коммутатора 1 +86-755-88352869

SMD 14*9*5mm OCXO с 6 прокладками 5~40MHz 3.3V или 5V ±30ppb -40~+85 для цифрового коммутатора 2 Рита@q-crystal.com
