Name: SMD 25 X 22 X 11mm Размер OCXO Поддержка 5-40MHz 3.3V Овен контролируемый кристаллический осциллятор
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-5X
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1 шт. / мешок
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

SMD OCXO серии 5X

Диапазон частот:

10 МГц (5~40 МГц)

Напряжение питания:

3.3V/5.0V

Толерантность частоты:

±10ppb

Размер:

25*22*11 мм

Заявления:

Базовая станция, цифровой коммутатор, испытательное оборудование и т.д.

Поставка способности:

30 штук в месяц

Выделить:

Окси-осциллятор 25 x 22 x 11 мм

ocxo осциллятор 10ppb

низкофазный шум ocxo 11mm

Описание продукта

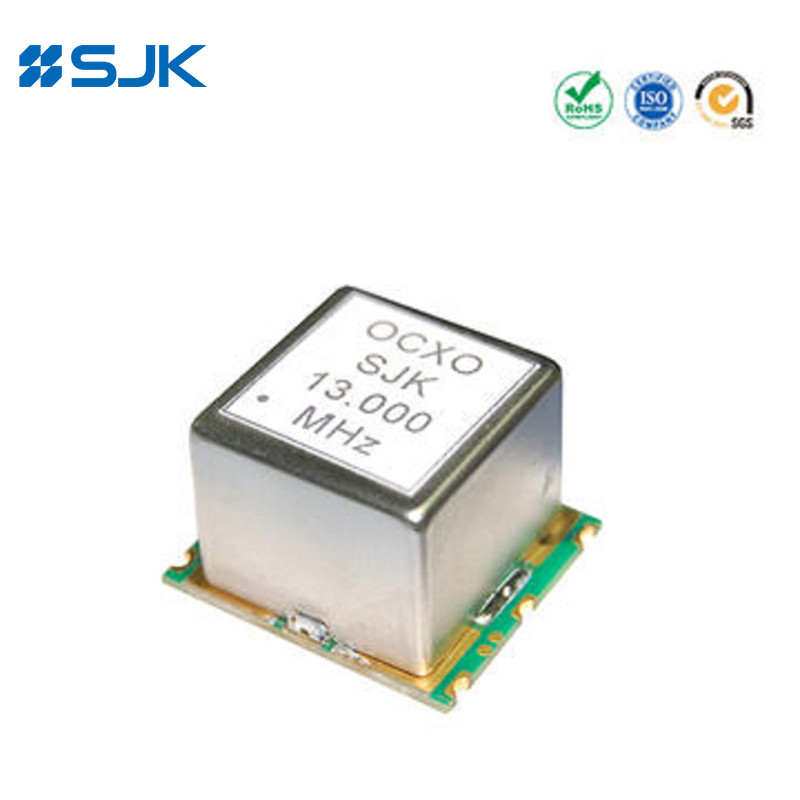

SMD 25*22*11mm размер OCXO поддержка 5-40MHz 3.3V Овен управляемый кристаллический осциллятор

Особенности

OCXO (Кристаллический осциллятор, управляемый печью)

Типичный 25,4×22,1×11 мм SMD OCXO

Диапазон частот от 5 до 40 МГц

±10ppb стабильность частоты над -40 ~ +85°C

Автоматическая установка и рефлюксная сварка

Очень быстрый нагрев и точная стабильность

Кристаллическая единица SC-Cut

Приложения: базовая станция, цифровой коммутатор, испытательное оборудование, измерительное оборудование, синтезатор и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип		SMD OCXO серии 5X
Тип выхода		HCMOS
Выходная нагрузка		15pF, или указать
Форма выходной волны		прямоугольный
Напряжение питания		3.3В / 5.0В
Диапазон частот		5 ~ 40 МГц
Операционная температура		-40°C до +85°C, или спецификация
Стабильность частоты	Толерантность частоты	Максимально ±10ppb.
	против рабочей температуры	±5ppb~±20ppb
	против напряжения питания	Максимально ±0,5ppb (±5 Изменение)
	против груза	Максимально ±0,5ppb (±10 изменений)
	В сравнении со старением	±0,5ppb/день, ±50ppb/год, ±0,4ppm/10 лет, максимум.
Напряжение Vol (Max.) /Voh (Min.)		0.1Вcc/0.9Вcc
Цикл работы		45-55%
Ложное		-60 дБc
Нагреватель		±0,1ppm (за 5 минут @+25, относительно 1 часа)
Потребление энергии (устойчивое состояние)		1.2W Макс.
Диапазон регулировки частоты		±0,5ppm (+1,65V±1,65V/+2,5V±2,5V)
Фазовый шум @20 МГц	@10Гц	-115dBc/Hz
	@100Гц	-130dBc/Hz
	@ 1KHz	-140 дБc/Гц
	@10KHz	-150 дБc/Гц
Объект упаковки		200 шт. на катушку

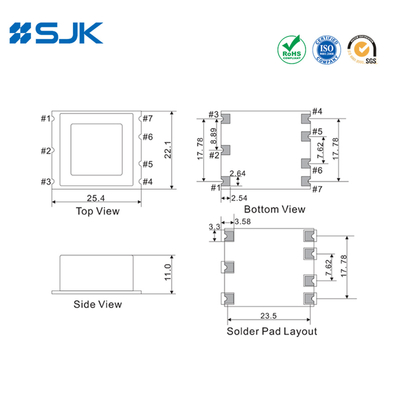

Размеры [мм]

SMD 25 X 22 X 11mm Размер OCXO Поддержка 5-40MHz 3.3V Овен контролируемый кристаллический осциллятор 0

SMD 25 X 22 X 11mm Размер OCXO Поддержка 5-40MHz 3.3V Овен контролируемый кристаллический осциллятор 1 +86-755-88352869

SMD 25 X 22 X 11mm Размер OCXO Поддержка 5-40MHz 3.3V Овен контролируемый кристаллический осциллятор 2 Рита@q-crystal.com

Теги:

Окси-осциллятор 25 x 22 x 11 мм

ocxo осциллятор 10ppb

низкофазный шум ocxo 11mm
