Наименование марки:	SJK
Номер модели:	2x
МОК:	1
Цена:	negotiable
Подробная информация об упаковке:	1 шт. / мешок
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия 2X DIP-14 OCXO

Диапазон частот:

5 ~ 40 МГц

Напряжение питания:

3.3V/5.0V

Толерантность частоты:

u00b150ppm

Размер:

20.3*12,7*11,0 мм

Заявления:

Базовая станция, цифровой коммутатор, измерительное оборудование, SDH, SONET

Выделить:

Прохождение через оксоосциллятор

Оксоосциллятор полного размера

20.3 x 12.7 x 11.0 мм типы высокочастотных осцилляторов

Описание продукта

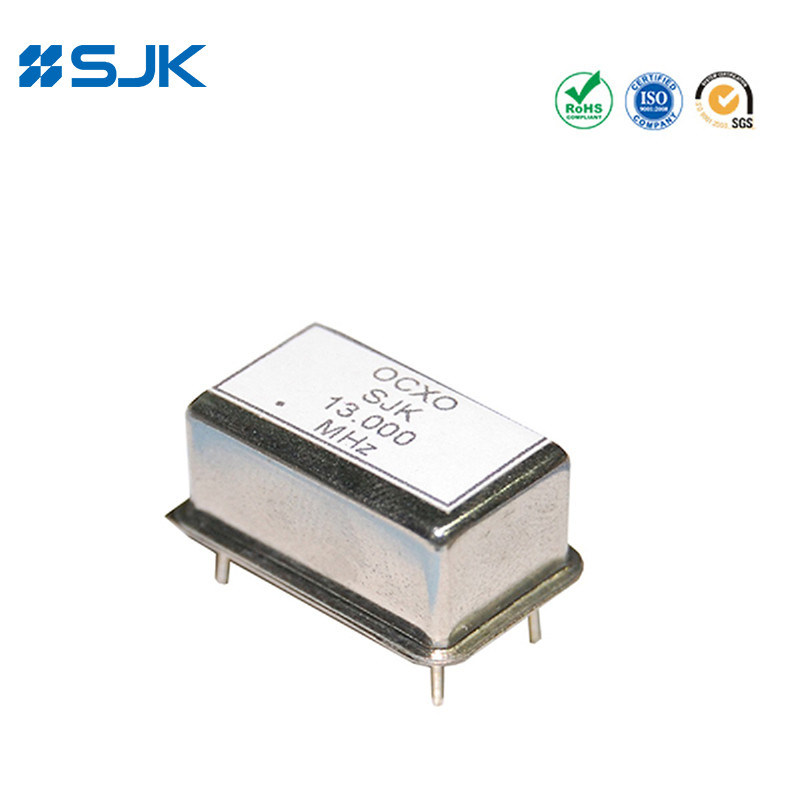

Проходный отверстий полного размера OCXO с 20,3 * 12,7 * 11,0 мм

Особенности

OCXO (Кристаллический осциллятор, управляемый печью)

Типичный 20,3×12,7×11мм 14-колючий полноразмерный сквозь отверстие OCXO

Диапазон частот от 5 до 40 МГц

±50ppb стабильность частоты над -40 ~ +85°C

Страт 3 (в целом ± 4,6 ppm, включая 10 лет старения)

Очень быстрый нагрев и точная стабильность

Приложения: базовая станция, цифровой коммутатор, испытательное оборудование, измерительное оборудование, SDH, SONET и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип		Серия 2X DIP-14 OCXO
Тип выхода		HCMOS
Выходная нагрузка		15pF, или указать
Форма выходной волны		прямоугольный
Напряжение питания		3.3V/5.0V
Диапазон частот		5 ~ 40 МГц
Операционная температура		-20~+70°C, или указать
Стабильность частоты	Толерантность частоты	Максимально ± 0,1 ппм.
	против рабочей температуры	±50ppb~±200ppb
	против напряжения питания	±50ppb максимум (±5 изменений)
	против груза	±50ppb максимум (±10 изменений)
	В сравнении со старением	±5,0ppb /Daily, ±0,5ppm/Year, ±3,0ppm/10 лет
Напряжение Vol (Max.) / Voh (Min.)		0.1Вcc/0.9Вcc
Цикл работы		45-55%
Ложное		-60 дБc
Нагреватель		±0,1ppm (за 2 минуты @+25, относительно 1 часа)
Потребление энергии (устойчивое состояние)		0.8W Макс.
Диапазон регулировки частоты		±5,0ppm (+1,65V±1,65V/+2,5V±2,5V)
Фазовый шум @20 МГц	@10Гц	-105dBc/Hz
	@100Гц	-130dBc/Hz
	@ 1KHz	-140 дБc/Гц
	@10KHz	-150 дБc/Гц
Объект упаковки		200 штук.

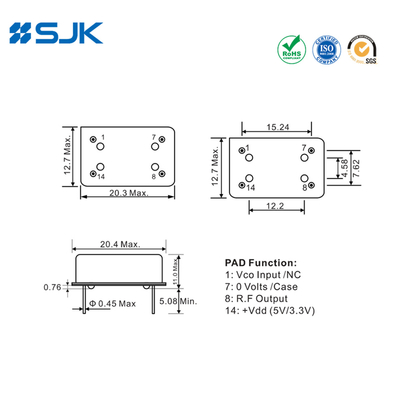

Размеры [мм]

Проходный отверстий полного размера OCXO с 20,3 x 12,7 x 11,0 мм 0
