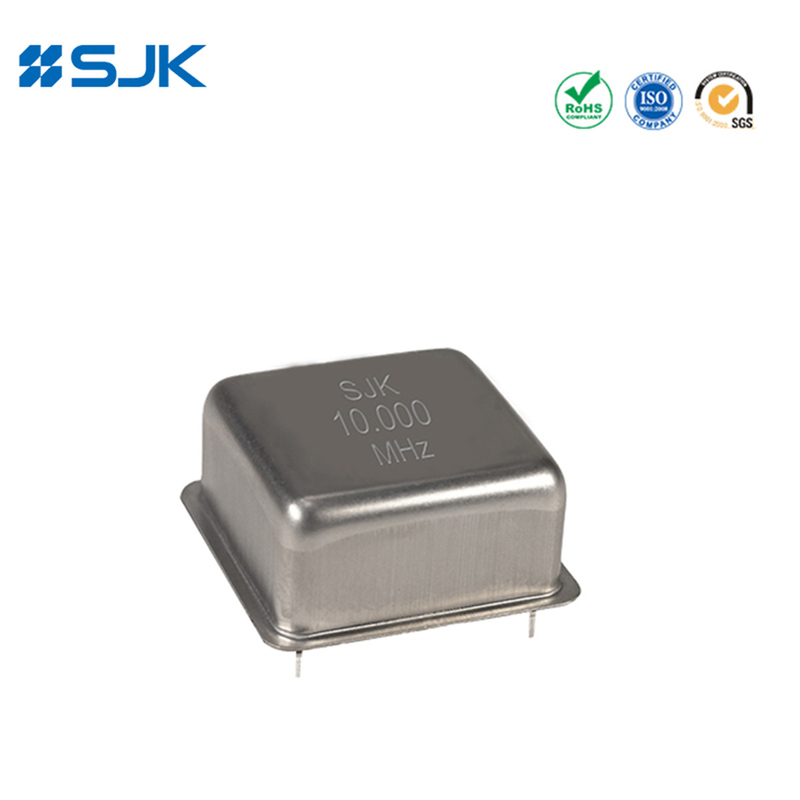

Name: 25 X 25 X 12 мм OCXO 5 ~ 100 МГц 5.0В или 12В ± 100ppb Для ссылки на схему временного отсчета
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-9M
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	100 шт. на мешок
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия 9M DIP OCXO

Диапазон частот:

5 ~ 100 МГц

Напряжение питания:

3.3V/5.0V/12V

Толерантность частоты:

100 ппб

Размер:

25*25*12 мм

Заявления:

Базовая станция, цифровой переключатель, схема отсчета времени и т.д.

Поставка способности:

70KKpcs/M

Выделить:

25 x 25 x 12 мм кристаллический осциллятор с управляемой печью

Кристаллический осциллятор с регулируемой печью мощностью 100ppb

Вентиляция высокочастотная осцилляционная на 100 МГц

Описание продукта

Проход через отверстие 25*25*12 мм OCXO 5~100MHz 5.0V или 12V ±100ppb -30~+70°C для схемы смены времени

Особенности

OCXO (Кристаллический осциллятор, управляемый печью)

Типичный 25,4 × 25,4 × 12,7 мм DIP через отверстие OCXO

Диапазон частот от 5 до 100 МГц

±3ppb стабильность частоты свыше -40 ~ +85°C

Страт 3 (в целом ± 0,3 ppm, включая 10 лет старения)

Очень быстрый нагрев и точная стабильность

Приложения: базовая станция, цифровой коммутатор, испытательное оборудование, измерительное оборудование, SDH, SONET и т.д.

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Тип		Серия 9M DIP OCXO
Тип выхода		LVTTL/Синусовая волна
Выходная нагрузка		15pF, или указать
Форма выходной волны		прямоугольный
Напряжение питания		3.3V/5.0V	12 В
Диапазон частот		5 ~ 40 МГц	10~100 МГц
Операционная температура		-40°C до +85°C, или спецификация
Стабильность частоты	Толерантность частоты	Максимально ±10ppb.
	против рабочей температуры	±3ppb~±10ppb
	против напряжения питания	Максимально ±5ppb (±5 изменений)
	против груза	± 5ppb Макс. (±10 Изменение)
	В сравнении со старением	±0,5ppb/день, ±50ppb/год, ±0,3ppm/10 лет
Напряжение Vol (Max.) /Voh (Min.)		0.1Вcc/0.9Вcc
Цикл работы		45-55%
Ложное		-60 дБc
Нагреватель		±10ppb (за 2 минуты @+25, относительно 1 часа)
Потребление энергии (устойчивое состояние)		1.3W Макс.
Диапазон регулировки частоты		±0,5ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Фазовый шум @20 МГц	@10Гц	-120dBc/Hz
	@100Гц	-135 дБc/Гц
	@ 1KHz	-145 дБc/Гц
	@10KHz	-150 дБc/Гц
Объект упаковки		Сто штук.

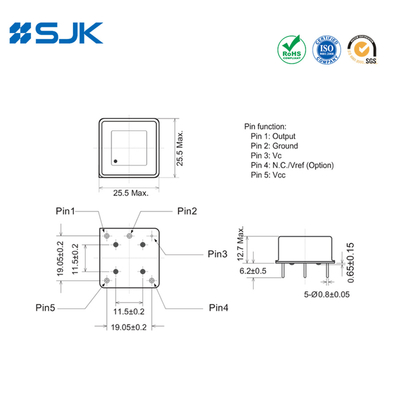

Размеры [мм]

25 X 25 X 12 мм OCXO 5 ~ 100 МГц 5.0В или 12В ± 100ppb Для ссылки на схему временного отсчета 0

25 X 25 X 12 мм OCXO 5 ~ 100 МГц 5.0В или 12В ± 100ppb Для ссылки на схему временного отсчета 1 +86-755-88352869

25 X 25 X 12 мм OCXO 5 ~ 100 МГц 5.0В или 12В ± 100ppb Для ссылки на схему временного отсчета 2 Рита@q-crystal.com

Теги:

25 x 25 x 12 мм кристаллический осциллятор с управляемой печью

Кристаллический осциллятор с регулируемой печью мощностью 100ppb

Вентиляция высокочастотная осцилляционная на 100 МГц
