Наименование марки:	SJK
Номер модели:	ZTB
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	1000 шт.
Условия оплаты:	T/T,

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS,ROHS,REACH

Модель:

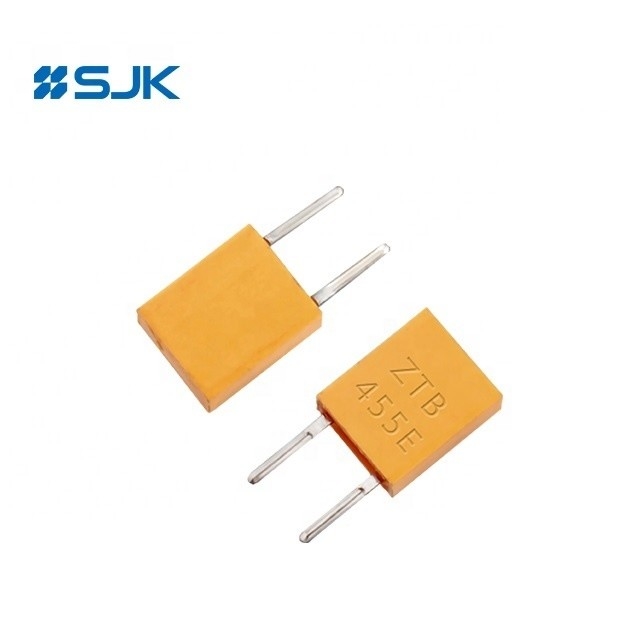

Керамические резонаторы серии ZTB (ZTB 455E и др.)

Диапазон частот:

190~1250 кГц

Стабильность частоты:

0,3%

Заявления:

Охрана, радио, приемник.

Уровень привода:

100 мкВт максимум

Капацитанция шунта:

7pF максимум

Диапазон рабочей температуры:

-20°C до +80°C

Соответствует требованиям Rohs:

Да, да.

Диапазон температуры хранения:

-40°C до +85°C

Коэффициент температуры:

+/- 0,3% максимум

соответствующая серия сопротивления:

150Ω максимум

Толерантность частоты:

+/- 0,5% или +/- 0,3%

Вместимость груза:

От 20 до 50 пФ

Частота старения:

+/- 0,3% максимум

Поставка способности:

30 штук в месяц

Выделить:

Керамический резонатор 190 кГц

Керамический резонатор 1250 кГц

Кристально-керамический резонатор ZTB

Описание продукта

Серия ZTB DIP SMD Керамический резонатор типа с частотной стабильностью плюсmn 0,3%

Особенности

Высокая надежность конструкции с отличной экологической устойчивостью

Стандартизирован для использования в устройстве с низким профилем

Диапазон частот от 190 до 1250 кГц

Низкая стоимость

Приложения: охрана, потребительское устройство, телевизор, радио, приемник и т.д.

Соответствует требованиям RoHS

Спецификации

Номер части		Точность частоты (при 25°C)	Резонатор Импеданс	Частота Стабильность	Десять лет старости	Вместимость груза C1 (pF)	Вместимость груза C2 (pF)
Тип DIP	Тип SMD	Точность частоты (при 25°C)	Резонатор Импеданс	Частота Стабильность	Десять лет старости	Вместимость груза C1 (pF)	Вместимость груза C2 (pF)
ZTB190~249E		± 1 КГц	¥20	± 0,3%	± 0,3%	330	470
ZTB250 ~ 374E		± 1 КГц	¥20	± 0,3%	± 0,3%	220	470
ZTB375~429E	ZTB375 ~ 429Y	± 1 КГц	¥20	± 0,3%	± 0,3%	120	470
ZTB430~509E	ZTB430 ~ 509Y	± 2 КГц	¥20	± 0,3%	± 0,3%	100	100
ZTB510~699E	ZTB510~699Y	± 2 КГц	¥20	± 0,3%	± 0,3%	100	100
ZTB700~1250E	ZTB700 ~ 1250Y	± 0,5%	¥70	± 0,3%	± 0,3%	100	100

Размеры [мм]

Тип DIP

Серия ZTB DIP SMD типа керамический резонатор с частотной стабильностью более 0,3% 0

Диапазон частот (KHz)	Ширина В (мм)	Толщина T (мм)	Высота H (мм)	Свинцовое пространство S (мм)	Продолжительность L (мм)
190 ~ 249	13.5	3.8	14.7	10.0	8.0
250 ~ 374	11.0	3.8	12.2	10.0	7.0
375 ~ 400	7.9	3.6	9.3	7.7	7.0
401 ~ 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700 ~ 1250	5.2	2.8	6.8	2.5	3.5

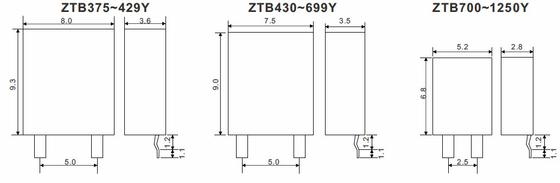

Тип SMD

Серия ZTB DIP SMD типа керамический резонатор с частотной стабильностью более 0,3% 1
