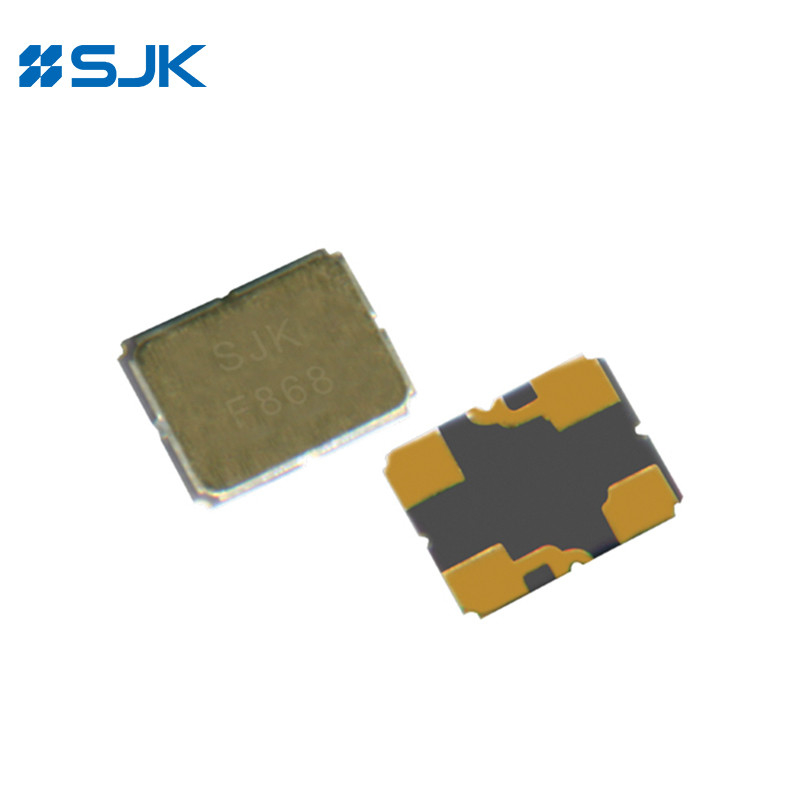

Name: Высокочастотный SMD 2520 SAW Filter 1568MHz для амплитудного компонента с низкой потерей
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-5AWSF1568MA6
МОК:	1000 шт.
Цена:	negotiable
Подробная информация об упаковке:	3 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

5AW SAW фильтр

Частота:

1568 МГц

Потеря вставки:

20,0 дБ максимум.

Размер:

2.5*2.0*0.7 мм

ширина полосы частот 3db:

43 МГц

Диапазон рабочей температуры:

-40 ~ + 85°C

Диапазон температуры хранения:

-55~+125℃

Поставка способности:

30 штук в месяц

Выделить:

SMD 2520 фильтр пилы на заказ

фильтр пилы по заказу 1568MHz

Высокочастотный фильтр с низкими потерями

Описание продукта

Высокочастотный SMD 2520 SAW Filter 1568MHz Для амплитуды, малопотеряющего компонента пилы

Особенности

Керамическая упаковка для технологии поверхностного монтажа (SMT)

Высокочастотный SAW-фильтр

Размер упаковки 2,5×2,0×0,65 мм

Тип упаковки DCC4A

Электростатическое чувствительное устройство (ESD)

Автоматическая установка и рефлюксная сварка

Соответствует требованиям RoHS и свободен от Pb

Спецификации

Положение		Минимальная	Типичный	Максимальная	Единица
Центральная частота		15680,00 МГц или другой высокочастотный			МГц
Потеря всасывания			1.4	2.0	ДБ
Потеря всасывания	1559.08~1563.098 МГц		1.6	2.5	ДБ
Потеря всасывания	1573.42~1577.420 МГц		1.7	2.5	ДБ
Amplitude Ripple (п-п)	1559.098~1577.42 МГц		0.5	1.0	ДБ
Пропускная способность 3 дБ		35	43		МГц
Групповая задержка Ripple	1559.098~1577.42 МГц		10	30	n
Абсолютное ослабление	DC~1463.00MHz	32	38		ДБ
	1463.00~1493.00 МГц	38	43		ДБ
	1493.00 ~ 1512.00 МГц	35	40		ДБ
	1512.00~1624.00МГц	50	55		ДБ
	1643.00~1673.00 МГц	48	53		ДБ
	16730,00~2000,00 МГц	40	45		ДБ
	2000.00~1463.00 МГц	25	30		ДБ
Ввод VSWR	1559.098~1577.42 МГц		1.5:1	2.0:1
Выход VSWR	1559.098~1577.42 МГц		1.5:1	2.0:1
Операционная температура		-40		+85	°C
Температура хранения		-55		125	°C

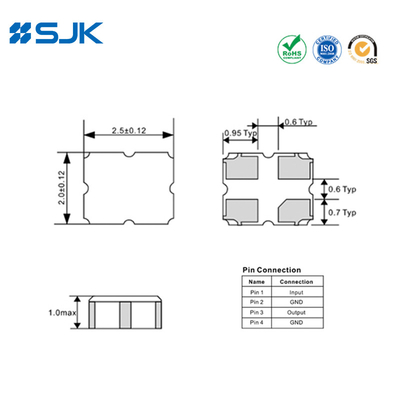

Размеры [мм]
