Наименование марки:	SJK
Номер модели:	SiT9121AC-1C2-33E125.000000T
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	3 шт. на барабан или 1 шт. на барабан
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

SJK9121 MEMS осциллятор LVPECL/LVDS выход

Диапазон частот:

1 ~ 220 МГц

Напряжение питания:

2.5В, 3.3В, 2.25~3.63В

Тип выхода:

LVPECL, LVDS

Стабильность частоты:

±10ppm, ±20ppm, ±25ppm, ±50ppm

Размер:

3225 5032 7050

Заявления:

10G Ethernet, SATA, хранилище, сервер, телекоммуникации, базовая станция и т.д.

Тип упаковки:

СМД

Время запуска:

5 мс

Выходное напряжение:

0.8V

стареть:

+/- 3 ppm в год

Размер упаковки:

3.2 мм х 2,5 мм

Функция вывода:

Да, да.

Диапазон рабочей температуры:

-40°C до +85°C

Выходная нагрузка:

50 Омм

Соответствует требованиям Rohs:

Да, да.

Фазовый джиттер Rms:

0.5 л.с.

Поставка способности:

8 шт. в день

Выделить:

Дифференциальный осциллятор 2.25В

SJK9121 Дифференциальный осциллятор

10G Ethernet программируемый осцилляторный чип

Описание продукта

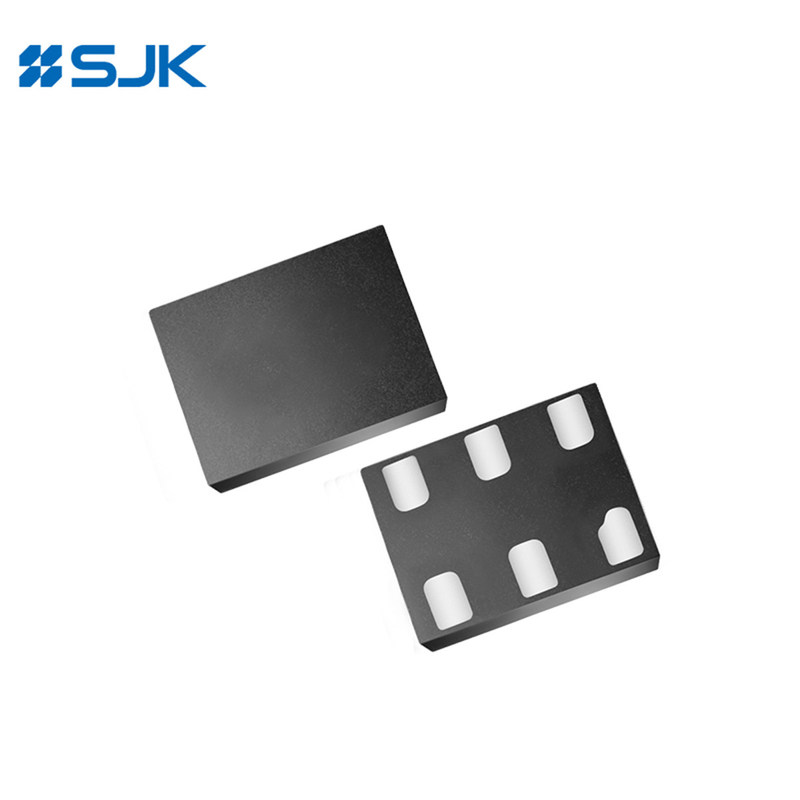

SJK9121 1 MHz − 220 MHz Дифференциальный осциллятор высокой производительности

Особенности

Любая частота от 1MHz до 220MHz с точностью до 6 знаков за знаком

Отличная стабильность частот до ±10ppm

0.6ps RMS фазовый джиттер свыше 12 кГц до 20 МГц

Промышленный и расширенный диапазон коммерческих температур

LVPECL, тип выходной сигнализации LVDS

Размер 3,2 на 2.55,0х3.2, 7,0×5,0 мм

Автоматическая установка и рефлюксная сварка

Приложения: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server и т.д.

Соответствует требованиям RoHS / свободен от Pb

Спецификации

Тип	SiT9121 MEMS
Тип выхода	LVPECL, LVDS
Диапазон частот	1 ~ 220 МГц
Напряжение питания	2.5В, 3.3В, 2.25~3.62В
Стабильность частоты	±10ppm~±50ppm или указать
Операционная температура	-20~+70°C, -40~+85°C
Входное напряжение высокое (VIH)	70% Vdd
Входное напряжение низкое (VIL)	30% Vdd
Импеданс ввода-вывода	250 КОМ Макс.
Импеданс ввода-вывода	2MΩ Μmin. (Pin1 Логический низкий)
Время запуска	Максимально 10 мс.
Время возобновления	Максимально 10 мс.
Цикл работы	45-55%
Текущее потребление	69 мА Макс.
Отключить ток питания	35 мА максимум.
Выходной отключите ток утечки	1 мкА максимум.
Текущий режим ожидания	100 мкА максимум.
Максимальный выходный ток	30 мА максимум.
Выходное высокое напряжение (VOH)	Vdd-1.1V
Выходное низкое напряжение (VOL)	Vdd-1.9В
Дифференциальное напряжение выхода	2.0В Макс.
Время подъема/падения	Максимально 700 л.с.
Время включения/отключения OE	115 нс максимум.
Периодический джиттер RMS	1.7 пс Макс.
RMS Period Jitter (случайный)	0.85pS Макс.
Диапазон температуры хранения	-60~+150°C
Объект упаковки	3225: 3000 шт. на катушку 5032 / 7050: 1000 штук на катушку

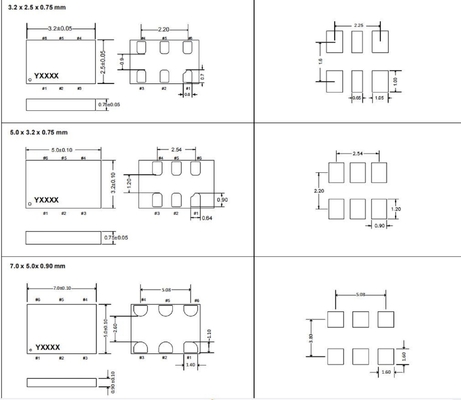

Размеры [мм]

SJK9121 1 MHz − 220 MHz Дифференциальный осциллятор высокой производительности 0

SJK9121 1 MHz − 220 MHz Дифференциальный осциллятор высокой производительности 1
