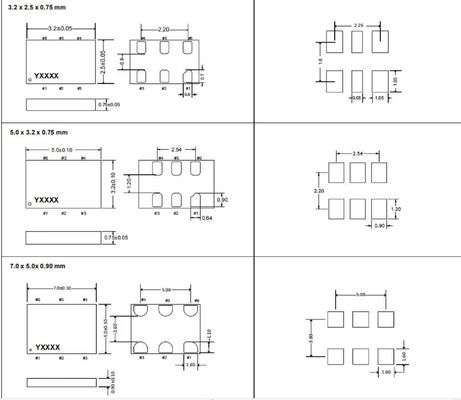

Размеры [мм]

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 0

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 1

ПРОДУКТЫ

- Список кристаллических резонаторов
- Список кристаллических осцилляторов
- Список кристаллических фильтров
- Список керамических изделий
- Список устройств SAW
- Список осцилляторов MEMS

ТЕХНИК

- Испытания надежности
- Информация о зеленых продуктах
- Лента и катушка
- Свидетельства
- Диаграмма потоков
- Политика качества

Качество

О SJK

- Профиль компании
- История и отличия
- Жизнь SJK

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 2 +86-755-88352869

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 3 sjk@q-crystal.com

Авторское право © Shenzhen Crystal Technology Industrial Co.,Ltd
¢Ü ICP备: ¢Ü ICP备09047772号

Онлайн

Skype

Теги:

Осиллятор MEMS 2.25V

Осиллятор MEMS 3.63V

Ext Industrial Temp для 10G Ethernet

СОБЩЕННЫЕ ПРОДУКТЫ

видео

SMD 3225 MEMS HCSL с низким джиттером поддержка дифференциального осциллятора 1-220 МГц 2,25-3,63 В

Получите самую лучшую цену

видео

Дифференциальный осциллятор SMD 5032 с низким джиттером MEMS HCSL с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

Дифференциальный осциллятор SMD 7050 с низким джиттером MEMS HCSL с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 7050 Программируемый MEMS LVDSL дифференциальный осциллятор с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 7050 Программируемый MEMS LVPECL осциллятор с 6Пад поддержка 1-220МГц 2.25-3.63В

Получите самую лучшую цену

видео

SMD 5032 Программируемый MEMS LVDSL дифференциальный осциллятор с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 5032 Программируемый MEMS LVPECL осциллятор с поддержкой 6Pads 1-220MHz

Получите самую лучшую цену

видео

SMD 3225 Размер Программируемый MEMS LVPECL Дифференциальный осциллятор с 6Pads Поддержка 1-220MHz 2.25-3.63V

Получите самую лучшую цену

Подробная информация о продукции

Дом > продукты >

Дифференциальный осциллятор MEMS

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В

Все категории

Кристальный резонатор

Серия 6А, кристаллический блок HC-49/U

Серия 6B, кристаллический блок HC-49S/SS

Серия 6C, кристаллический блок HC-49SMD/49SSMD

Кристаллический блок серии 6P HC-M49SMD

Серия 6D, кристаллический блок UM-1

Серия 6Z, кристаллический блок цилиндрового типа

Серия 7S, SMD 1210 кристаллический блок шва

Серия 7Y, SMD 1612 кристаллический блок шва

Серия 7F, SMD 2016 Кристаллический блок шва

Серия 7E, SMD 2520 кристаллический блок шва

Серия 7U, SMD 3225 кристаллический блок шва

Серия 7I, SMD 5032 кристаллический блок шва

Серия 6G, SMD 6035 кристаллический блок шва

Серия 6F, SMD 7050 швейно-кристаллический блок

Серия 7Z, SMD 2520 стеклянный кристаллический блок

Серия 7V, SMD 3225 Стеклянный кристаллический блок

Серия 6I, SMD 5032 Стеклянный кристаллический блок

SMD 6035 Стеклокристаллический блок

32.768KHz кристалл настраивающей вилки

Серия 7K, SMD 1610 кристалл настройки вилки

Серия 7R, SMD 2012 Кристалл настраивающей вилки

Серия 7L, SMD 3215 Кристалл настраивающей вилки

Серия 7M, SMD 7015 Кристалл настраивающей вилки

Серия 6LC, SMD 8038 Кристалл настраивающей вилки

Серия 6LB, SMD 206B Кристалл настройки вилки

Серия 6К6, сквозь отверстие 2*6 мм кристалл настройки вилки

Серия 6K8, сквозь отверстие 3*8 мм кристалл настройки вилки

Кварцевый осциллятор

Серия 8N, кристаллический осциллятор SMD 1612

Серия 1N, кристаллический осциллятор SMD 2016

Серия 2N, кристаллический осциллятор SMD 2520

Серия 3N, кристаллический осциллятор SMD 3225

Серия 7N, кристаллический осциллятор SMD 5032

Серия 6N, кристаллический осциллятор SMD 7050

Серия 9N, кристаллический осциллятор SMD 1490

Серия 6MF, кристаллический осциллятор полного размера через отверстие

Серия 6MH, через отверстие полуразмерный кристаллический осциллятор

Дифференциальный осциллятор

Серия 3J, SMD 3225 LVPECL выходный осциллятор

Серия 3D, SMD 3225 LVDS выходный осциллятор

Выходной осциллятор серии 3H SMD 3225 HCSL

Выходной осциллятор серии 5J, SMD 5032 LVPECL

Серия 5D, SMD 5032 LVDS выходный осциллятор

Осилятор выходной серии 5H SMD 5032 HCSL

Выходной осциллятор серии 7J, SMD 7050 LVPECL

Серия 7B, SMD 7050 LVDS выходный осциллятор

Выходной осциллятор серии 7H SMD 7050 HCSL

Серия 9J, SMD 1490 LVPECL выходный осциллятор

Серия 9D, SMD 1490 LVDS выходный осциллятор

OCXO

Серия 1X, SMD 9*7 Размер OCXO

Серия 9X, SMD 1495 Размер OCXO

Серия 5X, SMD 252211 Размер OCXO

Серия 2X, через отверстие OCXO

Серия 3X, через отверстие 20*20 OCXO

Серия 9M, через отверстие 252512 OCXO

Серия 6X, через отверстие 362712 Размер OCXO

ТСХО/VC-TCXO

Серия 7X, SMD 2016 TCXO / VC-TCXO

Серия 7Q, SMD 2520 TCXO / VC-TCXO Сниженная синусовая волна

Серия 7T, SMD 3225 TCXO / VC-TCXO CMOS

Серия 5T, SMD 5032 TCXO / VC-TCXO

Серия 8T, SMD 7050 TCXO / VC-TCXO

Серия 9T, SMD 1490 TCXO / VC-TCXO

Серия 6T, через отверстия TCXO / VC-TCXO

Серия 1T SMD 1612 TCXO/VC-TCXO

Серия 8W SMD 3225 TCXO /VC-TCXO (вырезанная синусная волна)

SMD серии 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Серия 3S, SMD 3225 CMOS выход VCXO

Серия 3P, SMD 3225 LVPECL Выход VCXO

Серия 5S, SMD 5032 CMOS Выход VCXO

Серия 5P, SMD 5032 LVPECL Выход VCXO

Серия 5V, SMD 5032 LVDS Выход VCXO

Серия 6S, SMD 7050 CMOS Выход VCXO

Серия 7P, SMD 7050 LVPECL Выход VCXO

Серия 6V, SMD 7050 LVDS Выход VCXO

Серия 9S, SMD 1490 CMOS Выход VCXO

Серия 9P, SMD 1490 LVPECL Выход VCXO

Серия 9V, SMD 1490 LVDS Выход VCXO

Серия 6RF, через отверстие полноразмерный VCXO

Серия 6RH, сквозь отверстие VCXO полуразмера

Осиллятор RTC 32.768KHz

Осилятор SMD 2016 RTC серии 2E

Серия 2D, осциллятор SMD 2520 RTC

Серия 3C, SMD 3225 RTC осциллятор

Серия 5B, SMD 5032 RTC осциллятор

Серия 7А, осциллятор SMD 7050 RTC

MCF (монолитический кристаллический фильтр)

Кристаллический фильтр HC-49T

Кристаллический фильтр UM-1

Кристаллический фильтр UM-5

CF 2-польный кристаллический фильтр

CF 3-польный кристаллический фильтр

CF 4-польный кристаллический фильтр

Керамический резонатор

Керамический резонатор серии ZTA, DIP и SMD

Керамический резонатор серии ZTT, DIP и SMD

Керамический резонатор серии ZTB, DIP и SMD

Керамический фильтр

Серия LT10.7Керамический фильтр типа DIP и SMD

Керамический фильтр серии LT/LTS, DIP и SMD

Серия LT455...W, керамический фильтр типа DIP

Серия LT455...U, керамический фильтр типа DIP

Серия LT450...W, керамический фильтр типа DIP

Серия LT450...U, керамический фильтр типа DIP

Серия XT, керамическая ловушка типа DIP

Рэзонатор SAW

F-11, DIP-резонатор (4 пин)

D-11, DIP-резонатор пилы (3 пин)

TO-39, DIP Saw Resonator (3 пин)

Резонатор пилы SMD 3225 серии 6AW

HC-49SMD SAW резонатор

SMD QCC4A SAW резонатор (5.0*3.5)

SMD DCC6C SAW резонатор (3*3)

SMD DCC6 SAW резонатор (3.8*3.8)

SMD QCC8C SAW резонатор (5.0*5.0)

SMD 2016 SAW резонатор ((2 пин)

SMD 1814 SAW резонатор

SMD 6026 SAW резонатор

ФИЛТЕР СОЛ

Фильтр SAW серии 5AW, SMD 2520

TO-39, DIP SAW Filter (3 пин)

SMD DCC6C SAW фильтр (3*3)

SMD DCC6 SAW фильтр (3.8*3.8)

SMD QCC8B SAW фильтр (3.8*3.8)

SMD QCC8C SAW фильтр (5.0*5.0)

SMD QCC8D SAW фильтр (3*3)

QCC12 SAW фильтр ((13.3*6.5)

MEMS осциллятор низкой мощности

SJK8008-2016 MEMS осциллятор

SJK8008-2520 MEMS осциллятор

SJK8008-3225 MEMS осциллятор

SJK8008-5032 MEMS осциллятор

Осиллятор MEMS SJK8008-7050

SJK8009-2016 MEMS осциллятор

SJK8009-2520 MEMS осциллятор

SJK8009-3225 MEMS осциллятор

SJK8009-5032 MEMS осциллятор

Осиллятор MEMS SJK8009-7050

SJK8208-5032 MEMS осциллятор

SJK8209-2520 MEMS осциллятор

SJK9005-2520 MEMS осциллятор

SJK8918 - высокотемпературный осциллятор (-40 ~ + 125 °C)

SJK8009-115 до 137 МГц, осциллятор малой мощности

Дифференциальный осциллятор MEMS

SJK9121-3225 MEMS LVPECL Выходной осциллятор

SJK9121-3225 MEMS LVDS выходный осциллятор

SJK9365-3225 MEMS HCSL выходный осциллятор

SJK9121-5032 MEMS LVPECL Выходной осциллятор

SJK9121-5032 MEMS LVDS выходный осциллятор

SJK9365-5032 MEMS HCSL выходной осциллятор

SJK9121-7050 MEMS LVPECL Выходной осциллятор

SJK9121-7050 MEMS LVDS выходной осциллятор

SJK9365-7050 MEMS HCSL выходной осциллятор

SJK9366-1 до 220 МГц, дифференциал с низким джиттером XO,LVDS, LVPECL & LVDS

SJK9121-1 до 220 МГц, ±10 до ±50 ppm Дифференциальный XO LVDS & LVPECL

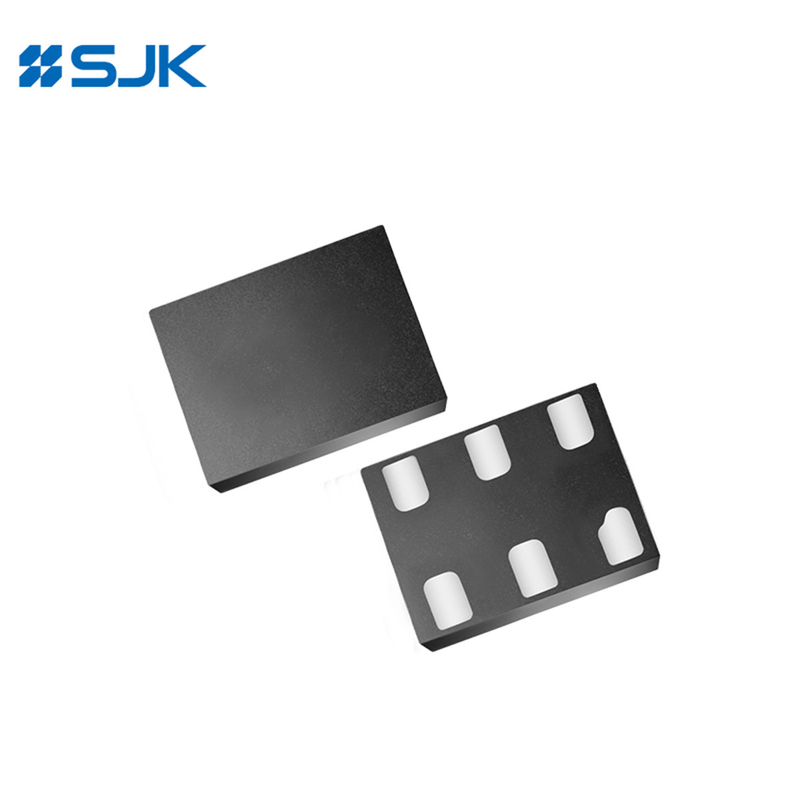

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В

Подробная информация

Описание продукта

Подробная информация

Модель:

SiT9366 MEMS LVPECL/LVDS Выход

Диапазон частот:

1 ~ 220 МГц

Напряжение питания:

2.5V, 2.8V, 3V, 3.3V, 2.25 ~ 3.63V

Тип выхода:

LVDS, LVPECL

Стабильность частоты:

u00b110ppm, u00b120ppm, u00b125ppm

Размер:

3.2u00d72.5, 5.0u00d73.2, 7.0u00d75.0 мм

Заявления:

10G Ethernet, SATA, хранилище, сервер, телекоммуникации, базовая станция и т.д.

Выделить:

Осиллятор MEMS 2.25V

Осиллятор MEMS 3.63V

Ext Industrial Temp для 10G Ethernet

Описание продукта

Спецификации и размеры

Особенности

Любая частота от 1 до 220 МГц с точностью до 6 знаков после десятой

Широкий диапазон температуры от -40 до 105 °C

0.1ps RMS фазовый джиттер свыше 12 кГц до 20 МГц

Промышленный и расширенный диапазон коммерческих температур

Типы выходной сигнализации LVDS и LVPECL

Размер 3,2 на 2.55,0х3.2, 7,0×5,0 мм

Автоматическая установка и рефлюксная сварка

Приложения: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server и т.д.

Соответствует требованиям RoHS / свободен от Pb

Спецификации

Тип	SiT9366 MEMS
Тип выхода	LVDS, LVPECL
Диапазон частот	1 ~ 220 МГц
Напряжение питания	2.5V/2.8V/3V/3.3V/2.25~3.62V
Стабильность частоты	±10ppm~±25ppm или указать
Операционная температура	-40~+85°C, -40~+105°C
Входное напряжение высокое (VIH)	70% Vdd
Входное напряжение низкое (VIL)	30% Vdd
Импеданс ввода-вывода	250 КОМ Макс.
Импеданс ввода-вывода	2MΩ Μmin. (Pin1 Логический низкий)
Время запуска	Максимально 3 мг.
Время возобновления	3.8μsМакс. Макс.
Цикл работы	45-55%
Текущее потребление	89 мА Макс.
Отключить ток питания	58 мА максимум.
Дифференциальное выходное напряжение	Максимально 450 мВ.
Выходной отключите ток утечки	1 мА Макс.
Текущий режим ожидания	100 мкА максимум.
Изменение величины VOD	50 мВ
Сдвижное напряжение	1.375 В Макс.
Изменение величины VOS	Максимально 50 мВ.
Время подъема/падения	Максимально 290 л.с.
Время включения/отключения OE	3.8 нс Макс.
Периодический джиттер RMS	1.6 пс Макс.
RMS Period Jitter (случайный)	0.32pS Макс.
Диапазон температуры хранения	-60~+150°C
Объект упаковки	3225: 3000 шт. на катушку 5032 / 7050: 1000 штук на катушку

Размеры [мм]

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 0

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 1

ПРОДУКТЫ

- Список кристаллических резонаторов
- Список кристаллических осцилляторов
- Список кристаллических фильтров
- Список керамических изделий
- Список устройств SAW
- Список осцилляторов MEMS

ТЕХНИК

- Испытания надежности
- Информация о зеленых продуктах
- Лента и катушка
- Свидетельства
- Диаграмма потоков
- Политика качества

Качество

О SJK

- Профиль компании
- История и отличия
- Жизнь SJK

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 2 +86-755-88352869

SiT9366 Ext Industrial Temp MEMS осциллятор от 2,25 В до 3,63 В 3 sjk@q-crystal.com

Онлайн

Skype

Теги:

Осиллятор MEMS 2.25V

Осиллятор MEMS 3.63V

Ext Industrial Temp для 10G Ethernet

СОБЩЕННЫЕ ПРОДУКТЫ

видео

SMD 3225 MEMS HCSL с низким джиттером поддержка дифференциального осциллятора 1-220 МГц 2,25-3,63 В

Получите самую лучшую цену

видео

Дифференциальный осциллятор SMD 5032 с низким джиттером MEMS HCSL с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

Дифференциальный осциллятор SMD 7050 с низким джиттером MEMS HCSL с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 7050 Программируемый MEMS LVDSL дифференциальный осциллятор с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 7050 Программируемый MEMS LVPECL осциллятор с 6Пад поддержка 1-220МГц 2.25-3.63В

Получите самую лучшую цену

видео

SMD 5032 Программируемый MEMS LVDSL дифференциальный осциллятор с поддержкой 6Pads 1-220MHz 2.25-3.63V

Получите самую лучшую цену

видео

SMD 5032 Программируемый MEMS LVPECL осциллятор с поддержкой 6Pads 1-220MHz

Получите самую лучшую цену

видео

SMD 3225 Размер Программируемый MEMS LVPECL Дифференциальный осциллятор с 6Pads Поддержка 1-220MHz 2.25-3.63V

Получите самую лучшую цену

Кристальный резонатор

Серия 6А, кристаллический блок HC-49/U

Серия 6B, кристаллический блок HC-49S/SS

Серия 6C, кристаллический блок HC-49SMD/49SSMD

Кристаллический блок серии 6P HC-M49SMD

Серия 6D, кристаллический блок UM-1

Серия 6Z, кристаллический блок цилиндрового типа

Серия 7S, SMD 1210 кристаллический блок шва

Серия 7Y, SMD 1612 кристаллический блок шва

Серия 7F, SMD 2016 Кристаллический блок шва

Серия 7E, SMD 2520 кристаллический блок шва

Серия 7U, SMD 3225 кристаллический блок шва

Серия 7I, SMD 5032 кристаллический блок шва

Серия 6G, SMD 6035 кристаллический блок шва

Серия 6F, SMD 7050 швейно-кристаллический блок

Серия 7Z, SMD 2520 стеклянный кристаллический блок

Серия 7V, SMD 3225 Стеклянный кристаллический блок

Серия 6I, SMD 5032 Стеклянный кристаллический блок

SMD 6035 Стеклокристаллический блок

32.768KHz кристалл настраивающей вилки

Серия 7K, SMD 1610 кристалл настройки вилки

Серия 7R, SMD 2012 Кристалл настраивающей вилки

Серия 7L, SMD 3215 Кристалл настраивающей вилки

Серия 7M, SMD 7015 Кристалл настраивающей вилки

Серия 6LC, SMD 8038 Кристалл настраивающей вилки

Серия 6LB, SMD 206B Кристалл настройки вилки

Серия 6К6, сквозь отверстие 2*6 мм кристалл настройки вилки

Серия 6K8, сквозь отверстие 3*8 мм кристалл настройки вилки

Кварцевый осциллятор

Серия 8N, кристаллический осциллятор SMD 1612

Серия 1N, кристаллический осциллятор SMD 2016

Серия 2N, кристаллический осциллятор SMD 2520

Серия 3N, кристаллический осциллятор SMD 3225

Серия 7N, кристаллический осциллятор SMD 5032

Серия 6N, кристаллический осциллятор SMD 7050

Серия 9N, кристаллический осциллятор SMD 1490

Серия 6MF, кристаллический осциллятор полного размера через отверстие

Серия 6MH, через отверстие полуразмерный кристаллический осциллятор

Дифференциальный осциллятор

Серия 3J, SMD 3225 LVPECL выходный осциллятор

Серия 3D, SMD 3225 LVDS выходный осциллятор

Выходной осциллятор серии 3H SMD 3225 HCSL

Выходной осциллятор серии 5J, SMD 5032 LVPECL

Серия 5D, SMD 5032 LVDS выходный осциллятор

Осилятор выходной серии 5H SMD 5032 HCSL

Выходной осциллятор серии 7J, SMD 7050 LVPECL

Серия 7B, SMD 7050 LVDS выходный осциллятор

Выходной осциллятор серии 7H SMD 7050 HCSL

Серия 9J, SMD 1490 LVPECL выходный осциллятор

Серия 9D, SMD 1490 LVDS выходный осциллятор

OCXO

Серия 1X, SMD 9*7 Размер OCXO

Серия 9X, SMD 14*9*5 Размер OCXO

Серия 5X, SMD 25*22*11 Размер OCXO

Серия 2X, через отверстие OCXO

Серия 3X, через отверстие 20*20 OCXO

Серия 9M, через отверстие 25*25*12 OCXO

Серия 6X, через отверстие 36*27*12 Размер OCXO

ТСХО/VC-TCXO

Серия 7X, SMD 2016 TCXO / VC-TCXO

Серия 7Q, SMD 2520 TCXO / VC-TCXO Сниженная синусовая волна

Серия 7T, SMD 3225 TCXO / VC-TCXO CMOS

Серия 5T, SMD 5032 TCXO / VC-TCXO

Серия 8T, SMD 7050 TCXO / VC-TCXO

Серия 9T, SMD 1490 TCXO / VC-TCXO

Серия 6T, через отверстия TCXO / VC-TCXO

Серия 1T SMD 1612 TCXO/VC-TCXO

Серия 8W SMD 3225 TCXO /VC-TCXO (вырезанная синусная волна)

SMD серии 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Серия 3S, SMD 3225 CMOS выход VCXO

Серия 3P, SMD 3225 LVPECL Выход VCXO

Серия 5S, SMD 5032 CMOS Выход VCXO

Серия 5P, SMD 5032 LVPECL Выход VCXO

Серия 5V, SMD 5032 LVDS Выход VCXO

Серия 6S, SMD 7050 CMOS Выход VCXO

Серия 7P, SMD 7050 LVPECL Выход VCXO

Серия 6V, SMD 7050 LVDS Выход VCXO

Серия 9S, SMD 1490 CMOS Выход VCXO

Серия 9P, SMD 1490 LVPECL Выход VCXO

Серия 9X, SMD 1495 Размер OCXO

Серия 5X, SMD 252211 Размер OCXO

Серия 9M, через отверстие 252512 OCXO

Серия 6X, через отверстие 362712 Размер OCXO
