SJK-6A03884MCZ222ZA6 MHz Кристальный резонатор 3.8845MHz 30pF

МОК:	1000 шт.
Цена:	negotiable
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Документ:

6A-49U.pdf

Пакет:

49U

Частота:

30,8845 МГц

CL:

30pF

Толерантность частоты при 25°C:

± 20 ppm

Рабочая температура:

-20~+70℃

Стабильность частоты:

± 20 ppm

Количество мин заказа:

1000 шт.

Цена:

negotiable

Запасы:

Не хватает

Способ перевозки:

Экспресс

Описание:

Через отверстие 49U кристаллический резонатор с 3,8845 МГц 30pF ± 20ppm -20 ~ + 70 °C ± 20ppm

Условия оплаты:

T/T

Выделить:

Кристальный резонатор 3

8845 МГц

Кристальный резонатор 30pF

Описание продукта

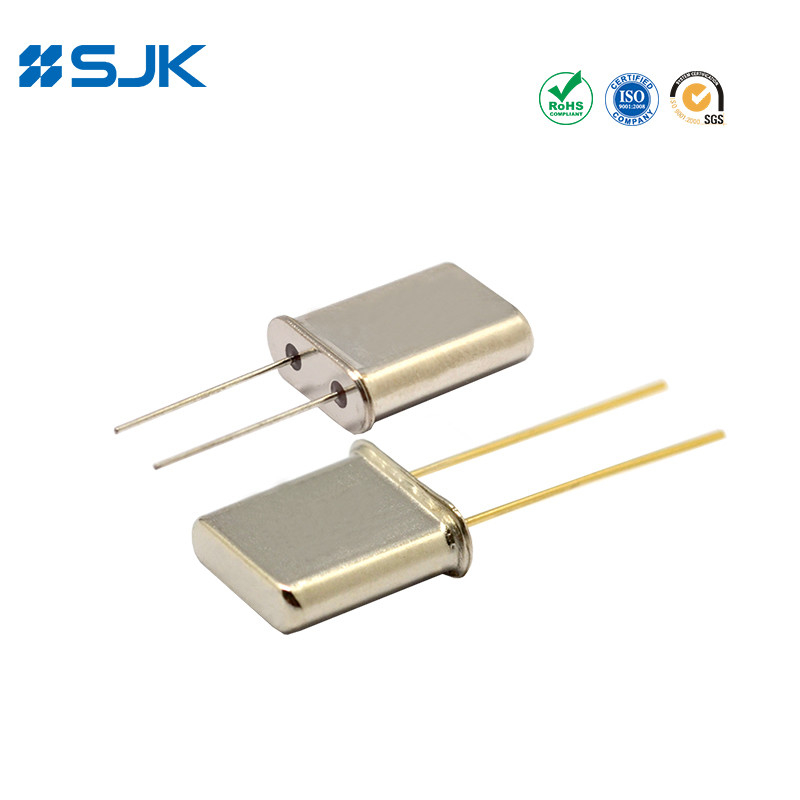

Через отверстие 49U кристаллический резонатор с 3,8845 МГц 30pF ± 20ppm -20 ~ + 70 °C ± 20ppm

6А Кристалл

Спецификации

Тип	6А Кристалл с отверстием
Диапазон частот	1 ~ 150 МГц
Толерантность частоты (при 25°C)	± 20 ppm или указать
Стабильность частоты при температуре работы	± 20 ppm или указать
Диапазон рабочей температуры	-20~+70°C, или указать
Диапазон температуры хранения	-55~+125°C
Вместимость груза	16pF, 20pF, 30pF, 32pF или указать
Уровень привода	1 ~ 500 мкв (100 мкв типично)
Капацитанция шунта (C0)	7 пФ Макс.
Старость (при 25°C)	Максимально ± 3 ппм/год.
Объект упаковки	Сто штук.

Сопротивление эквивалентной серии (ESR)

Основные		Третий овертон		Пятый овертон
1 ~ 3,0 МГц	350Ω максимум.	20-25 МГц	50Ω максимум.	70~100 МГц	60Ω максимум.
3 ~ 3,5 МГц	150Ω максимум.	25-30 МГц	40Ω максимум.	100 ~ 125 МГц	60Ω максимум.
30,5-4,0 МГц	90Ω максимум.	30 ~ 75 МГц	40Ω максимум.	125 ~ 150 МГц	60Ω максимум.
4 ~ 7,0 МГц	60Ω максимум.	75~100 МГц	60Ω максимум.
7 ~ 15,0 МГц	35Ω максимум.
15 ~ 30 МГц	25Ω максимум.

Теги:

Кристальный резонатор 3

8845 МГц

Кристальный резонатор 30pF

СОБЩЕННЫЕ ПРОДУКТЫ

видео

Высокоточный кристаллический блок SMD5032 серии 6I 8MHz до 54MHz Для ПК PDA DSC USB-карта интерфейса

Получите самую лучшую цену

видео

Кристаллический блок 6P серии M49SMD 7 X 4 мм Размер 6.7458 МГц до 50 МГц Для промышленных устройств

Получите самую лучшую цену

видео

UM-1 Кристальный резонатор поддержки низкочастотного типа

Получите самую лучшую цену

видео

Низкий профиль SMD1210 кристаллический блок для высокочастотного диапазона от 26 МГц до 96 МГц для устройства системы беспроводной связи

Получите самую лучшую цену

видео

7F серии SMD2016 Кристаллический блок от 16 МГц до 96 МГц для лучшей производительности

Получите самую лучшую цену

видео

Ультраминиатюрный кристаллический блок серии 7Y SMD1612 24MHz - 80MHz для коммуникационных устройств

Получите самую лучшую цену

видео

Кристаллический блок SMD2520 серии 7E от 12 МГц до 96 МГц с высокой точностью для беспроводной связи

Получите самую лучшую цену

видео

Миниатюрный и легкий 7U серии SMD3225 кристаллический блок шва высокочастотная стабильность для высокочастотных приложений

Получите самую лучшую цену

Кристальный резонатор

Серия 6А, кристаллический блок HC-49/U

Серия 6B, кристаллический блок HC-49S/SS

Серия 6C, кристаллический блок HC-49SMD/49SSMD

Кристаллический блок серии 6P HC-M49SMD

Серия 6D, кристаллический блок UM-1

Серия 6Z, кристаллический блок цилиндрового типа

Серия 7S, SMD 1210 кристаллический блок шва

Серия 7Y, SMD 1612 кристаллический блок шва

Серия 7F, SMD 2016 Кристаллический блок шва

Серия 7E, SMD 2520 кристаллический блок шва

Серия 7U, SMD 3225 кристаллический блок шва

Серия 7I, SMD 5032 кристаллический блок шва

Серия 6G, SMD 6035 кристаллический блок шва

Серия 6F, SMD 7050 швейно-кристаллический блок

Серия 7Z, SMD 2520 стеклянный кристаллический блок

Серия 7V, SMD 3225 Стеклянный кристаллический блок

Серия 6I, SMD 5032 Стеклянный кристаллический блок

SMD 6035 Стеклокристаллический блок

32.768KHz кристалл настраивающей вилки

Серия 7K, SMD 1610 кристалл настройки вилки

Серия 7R, SMD 2012 Кристалл настраивающей вилки

Серия 7L, SMD 3215 Кристалл настраивающей вилки

Серия 7M, SMD 7015 Кристалл настраивающей вилки

Серия 6LC, SMD 8038 Кристалл настраивающей вилки

Серия 6LB, SMD 206B Кристалл настройки вилки

Серия 6К6, сквозь отверстие 2*6 мм кристалл настройки вилки

Серия 6K8, сквозь отверстие 3*8 мм кристалл настройки вилки

Кварцевый осциллятор

Серия 8N, кристаллический осциллятор SMD 1612

Серия 1N, кристаллический осциллятор SMD 2016

Серия 2N, кристаллический осциллятор SMD 2520

Серия 3N, кристаллический осциллятор SMD 3225

Серия 7N, кристаллический осциллятор SMD 5032

Серия 6N, кристаллический осциллятор SMD 7050

Серия 9N, кристаллический осциллятор SMD 1490

Серия 6MF, кристаллический осциллятор полного размера через отверстие

Серия 6MH, через отверстие полуразмерный кристаллический осциллятор

Дифференциальный осциллятор

Серия 3J, SMD 3225 LVPECL выходный осциллятор

Серия 3D, SMD 3225 LVDS выходный осциллятор

Выходной осциллятор серии 3H SMD 3225 HCSL

Выходной осциллятор серии 5J, SMD 5032 LVPECL

Серия 5D, SMD 5032 LVDS выходный осциллятор

Осилятор выходной серии 5H SMD 5032 HCSL

Выходной осциллятор серии 7J, SMD 7050 LVPECL

Серия 7B, SMD 7050 LVDS выходный осциллятор

Выходной осциллятор серии 7H SMD 7050 HCSL

Серия 9J, SMD 1490 LVPECL выходный осциллятор

Серия 9D, SMD 1490 LVDS выходный осциллятор

OCXO

Серия 1X, SMD 9*7 Размер OCXO

Серия 9X, SMD 14*9*5 Размер OCXO

Серия 5X, SMD 25*22*11 Размер OCXO

Серия 2X, через отверстие OCXO

Серия 3X, через отверстие 20*20 OCXO

Серия 9M, через отверстие 25*25*12 OCXO

Серия 6X, через отверстие 36*27*12 Размер OCXO

ТСХО/VC-TCXO

Серия 7X, SMD 2016 TCXO / VC-TCXO

Серия 7Q, SMD 2520 TCXO / VC-TCXO Сниженная синусовая волна

Серия 7T, SMD 3225 TCXO / VC-TCXO CMOS

Серия 5T, SMD 5032 TCXO / VC-TCXO

Серия 8T, SMD 7050 TCXO / VC-TCXO

Серия 9T, SMD 1490 TCXO / VC-TCXO

Серия 6T, через отверстия TCXO / VC-TCXO

Серия 1T SMD 1612 TCXO/VC-TCXO

Серия 8W SMD 3225 TCXO /VC-TCXO (вырезанная синусная волна)

SMD серии 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Серия 3S, SMD 3225 CMOS выход VCXO

Серия 3P, SMD 3225 LVPECL Выход VCXO

Серия 5S, SMD 5032 CMOS Выход VCXO

Серия 5P, SMD 5032 LVPECL Выход VCXO

Серия 5V, SMD 5032 LVDS Выход VCXO

Серия 6S, SMD 7050 CMOS Выход VCXO

Серия 7P, SMD 7050 LVPECL Выход VCXO

Серия 6V, SMD 7050 LVDS Выход VCXO

Серия 9S, SMD 1490 CMOS Выход VCXO

Серия 9P, SMD 1490 LVPECL Выход VCXO

Серия 9X, SMD 1495 Размер OCXO

Серия 5X, SMD 252211 Размер OCXO

Серия 9M, через отверстие 252512 OCXO

Серия 6X, через отверстие 362712 Размер OCXO
