Name: Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SMD 9*7 OCXO
МОК:	1000 шт.
Цена:	Negotiate
Подробная информация об упаковке:	1000pcs /reel
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Положение:

SMD серии 1X 9*7 OCXO

Частота:

от 10 до 50 МГц

Размер упаковки:

9.7*7.5*4.1 мм

Напряжение питания:

3.3В /5В

Тип выхода:

HCMOS / Обрезанная синусовая волна

Зеленый продукт:

Соответствует требованиям RoHS, свободен от Pb

Поставка способности:

ПК 30K в месяц

Выделить:

4-падовый оксоосциллятор

ocxo осциллятор SMD 9 x 7

Переменчик сверхнизкой фазы шума ocxo

Описание продукта

Высокая устойчивость Миниатюрный 4-х панельный SMD пакет OCXO 1X серии SMD 9 * 7 Размер OCXO для цифрового коммутатора синтезатора

Особенности:

Размер 9,7×7,5×4,1 мм, миниатюрный 4-падный SMD пакет
3.3V, 5V напряжения питания
Страт 3
Тип вывода: Sine Wave /HCMOS
Диапазон высоких частот: 10MHz~50MHz
Устойчивость ±20ppb при температуре от -40 до +85°C
Контроль напряжения (электронная частота настройки) доступен
Применение для небольших ячеек, тестирования и инструментации, синтезатора, цифрового коммутатора, портативного телекоммуникационного устройства и т.д.
Соответствует требованиям RoHS / свободен от ПБ

Электронные спецификации:

Положение		SMD серии 1X 9*7 OCXO
Форма выходной волны		HCMOS		Обрезанная синусовая волна
Диапазон частот		от 10 до 50 МГц		от 10 до 50 МГц
Напряжение питания		3.3В	5В	3.3В	5В
Толерантность начальной калибровки		± 500ppb (максимум)		± 500 ppb (максимум)
		Vcon=+1,65V	Vcon=+2,5В	Vcon=+1,65V	Vcon=+2,5В
Тип используемой кристаллической резки		Кристалл IT-Cut
Стабильность частоты	В сравнении с температурой	±10ppb (максимум) при температуре от -30 до +70°C
		±20 ppb (максимум) при температуре от -40°C до +85°C
	С напряжением питания	Максимально ±10ppb (Vcc±5%)
	Время разогрева	Максимально 5 минут. В пределах ±0,1 ppm от его эталонной частоты
	В сравнении со старением	±3,0ppb максимум после 30 дней; ±600ppb максимум в первый год; ±3ppm максимум в течение 10 лет.
	В сравнении с обратным потоком	±1,0ppm максимум, 1 повторный поток и измеряется через 24 часа.
Управление напряжением включено Пин 1 (EFC)	Диапазон регулировки частоты	± 5 ppm в минуту.
	Диапазон регулируемого напряжения	+1,65В±1,65В		+2,5В±2,5В
	Функция передачи	Положительно: увеличение напряжения управления увеличивает частоту выхода.
	Импеданс ввода	100 КΩ в минуту.
	Линейность EFC	± 10% максимум.
Сила	Рассеивание энергии (@25°C)	0.4 Ватт максимум при устойчивом состоянии; 350 мА максимум при включении
Выпуск	Выходная логика высокая (V)_{О, да.})	+2,4В минус.	+4,5В минутно.	-	-
	Логика вывода низкая (V)_ОЛ)	+0,4В максимум.	Максимально +0,5 В.	-	-
	Цикл работы	45-55%		-
	Нагрузка	15pF		10KΩ//10pF±10%
	Уровень выходного напряжения (от пика до пика)	-	-	00,8 Вп-п мин.
	Время подъема / время падения	7nS максимум (20% ~ 80% формы волны)
	Фазовый шум [20 МГц] ((Тип.)	10 Гц	100 Гц	1 кГц	10 кГц
		-98 дБc	-126 дБc	-145 дБc	-152 дБc
Операционная температура		-20~+70°C, -40~+85°C или указать
Температура хранения		-55~+125°C
Размер упаковки (LWH)		9.77.54.1 мм
Объект упаковки		1000 шт. на катушку

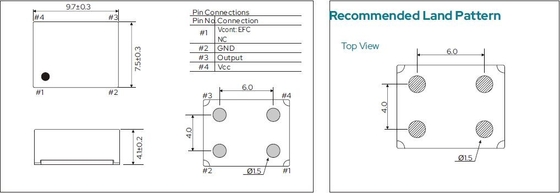

Размеры:

Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора 0
