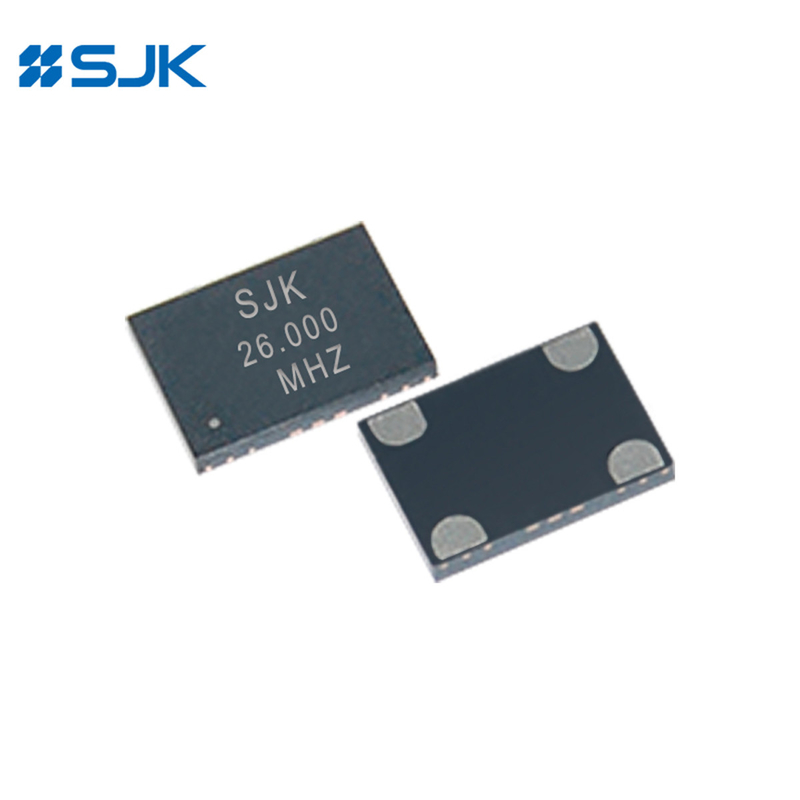

Name: SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с 115 до 137 МГц -40~+125°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8009BC-12-18E-125.000000D
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SiT8009BC-12-18E-125.000000D
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	3 шт. на барабан или 1 шт. на барабан
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Осилятор MEMS низкой мощности серии SJK8009

Диапазон частот:

110 ~ 137 МГц

Тип выхода:

CMOS

Стабильность частоты:

± 20 ppm

Размер:

2.0х1.62,5х2.03,2х2.55,0х3.2, 7,0x5,0 мм

Заявления:

Ethernet, USB, медицинская электроника, дата-центр, аудио и видео и т.д.

Диапазон температуры хранения:

-55°C до +125°C

Включить функцию:

Да, да.

Напряжение питания:

1.8V к 3.6V

Ток подачи:

1.5 μA

Выходная нагрузка:

15 пФ

Тип упаковки:

SOT23-5

Диапазон рабочей температуры:

-40°C до +85°C

стареть:

± 3 ppm/год

Поставка способности:

8 шт. в день

Выделить:

2520 Размер мемов кристалл

Кристалл CMOS mems

137 МГц

Описание продукта

SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с пакетом SOT23-5 от 115 до 137 МГц -40 ~ +125 °C

Особенности

Диапазон частот от 110 до 137 МГц

Отличная стабильность частоты до ± 20ppm

Низкое потребление энергии 4,9 мА при 1,8 В

Режим ожидания для увеличения срока службы батареи

Быстрое время загрузки 5 мс

Тип выхода LVCMOS/HCMOS

Размер с 2,0 на 1.6, 2,5х2.03,2 на 2.55,0х3.2, 7,0 × 5,0 мм × мм

Автоматическая установка и рефлюксная сварка

Приложения: DSC, Ethernet, USB, SATA, IP Cam, медицинская электроника, аудио и видео, дата-центр и т.д.

Соответствует требованиям RoHS / свободен от Pb

Спецификации

Тип	SJK8009 Осилятор MEMS низкой мощности
Тип выхода	LVCMOS / HCMOS
Диапазон частот	110 ~ 137 МГц
Напряжение питания	10,8 ~ 3,3 В
Стабильность частоты	±20ppm, ±25ppm или указать
Текущее потребление	7.5 мА Макс.
Текущий режим ожидания	4.3 мА Макс.
ОЭ отключить ток	4.2 мА Макс.
Операционная температура	-40 ~ + 85°C
Цикл работы	45-55%
Время подъема/падения	2.5 нс максимум.
Напряжение Vol (Max.) / Voh (Min.)	10% Vcc / 90% Vcc
Напряжение Vil (макс.) /Vih (мин.)	30%Vcc / 70%Vcc
Импеданс ввода-вывода	150 КО Макс. (Пин 1 логический высокий)
Импеданс ввода-вывода	2MΩ Min. (Pin1 Logic Low)
Время запуска	Максимально 5 мин.
Время включения/отключения	122 нс максимум.
Время возобновления	Максимально 5 мин.
Периодический джиттер RMS	Максимальная скорость - 4 секунды.
Пиковый до пиковый период джиттера	Максимально 30 с.
Фазовый джиттер RMS (12KHz~20MHz)	Максимально 2 секунды.
Температура хранения	-60~+150°C
Объекты упаковки	2016 / 2520 / 3225: 3000 штук на барабан 5032 / 7050: 1000 штук на барабан

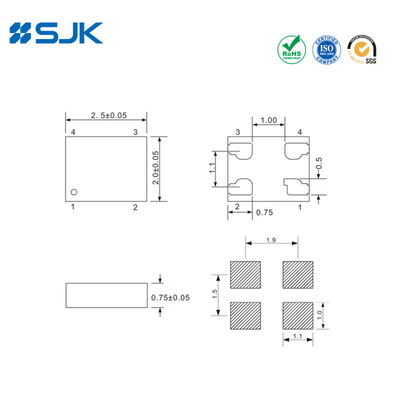

Размеры [мм]

SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с 115 до 137 МГц -40~+125°C 0

SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с 115 до 137 МГц -40~+125°C 1

SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с 115 до 137 МГц -40~+125°C 2 +86-755-88352869

SJK8009 2520 Размер Низкомощный высокочастотный осциллятор с 115 до 137 МГц -40~+125°C 3 Рита@q-crystal.com
