Name: SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц ±10 до ±50 Ппм Для телекоммуникаций, сетевых сетей
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8209AC-23-25E-156.000000T
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SiT8209AC-23-25E-156.000000T
МОК:	100 шт.
Цена:	negotiable
Подробная информация об упаковке:	3 шт. на барабан или 1 шт. на барабан
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

Серия SJK8209 высокочастотный высокопроизводительный MEMS осциллятор

Диапазон частот:

80-220 МГц

Тип выхода:

Совместимость LVCMOS/LVTTL

Стабильность частоты:

± 10 ppm

Размер:

2.0х1.62,5х2.03,2х2.55,0х3.2, 7,0x5,0 мм

Заявления:

SATA, SAS, Ethernet, 10-гигабитная Ethernet, SONET, PCI Express, видео, беспроводная

Включить функцию:

Да, да.

Напряжение питания:

1.8V / 2.5V/2.8V/3.3V

Ток подачи:

1.5 μA

Выходная нагрузка:

15 пФ

Тип упаковки:

SOT23-5

Диапазон рабочей температуры:

-40°C до +85°C

стареть:

± 3 ppm/год

Поставка способности:

8 шт. в день

Выделить:

2520 мм осциллятор

осциллятор mems 80 МГц

MEMS osc 220 МГц

Описание продукта

SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц Высокая производительность ±10 до ±50 ppm для телекоммуникаций, сетей

Особенности

Любая частота между 80,000001 и 220 МГц с точностью до 6 знаков за знаком

100% замена козырьковых осцилляторов на основе кварца

Ультранизкий джиттер фазы: 0,5 ps (12 кГц - 20 МГц)

Стабильность частоты до ±10 ППМ

Промышленный или коммерческий диапазон расширенных температур

Выход, совместимый с LVCMOS/LVTTL

Стандартные пакеты на 4 булавки: 2,5 x 2.0, 3,2 х 2.5, 5,0 х 3.2, 7,0 х 5,0 мм х мм

Выдающаяся кремниевая надежность 2 FIT или 500 миллионов часов MTBF

Не содержащий Pb, соответствующий требованиям RoHS и REACH

Слишком короткое время

Заявления

SATA, SAS, Ethernet, 10-гигабитная Ethernet, SONET, PCI Express, видео, беспроводная

Вычислительные системы, хранилища, сети, телекоммуникации, промышленное управление

Спецификации

Тип	SJK8209 Высокочастотный высокопроизводительный осциллятор MEMS
Тип выхода	LVCMOS/LVTTL
Диапазон частот	80-220 МГц
Напряжение питания	10,8 В,20,5 В,20,8 В,3.3В
Стабильность частоты	± 10 ppm
Текущее потребление	36 мА максимум.
Текущий режим ожидания	70 мА максимум.
ОЭ отключить ток	31 мА Макс.
Операционная температура	-40 ~ + 85°C
Цикл работы	45-55%
Время подъема/падения	2Макс.
Напряжение Vol (Max.) / Voh (Min.)	10% Vcc / 90% Vcc
Напряжение Vil (макс.) /Vih (мин.)	30%Vcc / 70%Vcc
Импеданс ввода-вывода	Максимально 250 КОм (Pin1 Logic High)
Импеданс ввода-вывода	2MΩ Min. (Pin1 Logic Low)
Время запуска	Максимально 5 мин.
Время включения/отключения	122 нс максимум.
Время возобновления	Максимально 5 мин.
Периодический джиттер RMS	Максимальная скорость - 4 секунды.
Пиковый до пиковый период джиттера	Максимально 30 с.
Фазовый джиттер RMS (12KHz~20MHz)	Максимально 2 секунды.
Температура хранения	-60~+150°C
Объекты упаковки	2016 / 2520 / 3225: 3000 штук на барабан 5032 / 7050: 1000 штук на барабан

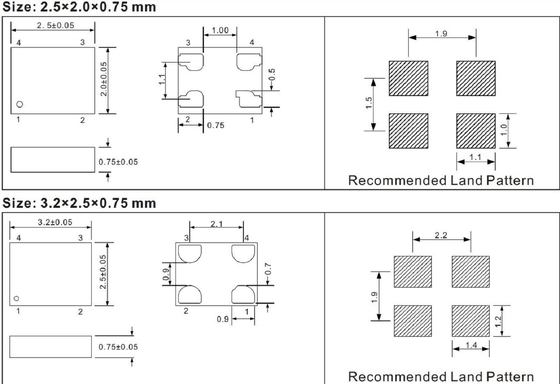

Размеры [мм]

SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц ±10 до ±50 Ппм Для телекоммуникаций, сетевых сетей 0

SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц ±10 до ±50 Ппм Для телекоммуникаций, сетевых сетей 1

SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц ±10 до ±50 Ппм Для телекоммуникаций, сетевых сетей 3 +86-755-88352869

SJK8209 2520 MEMS осциллятор с высокой частотой от 80 до 220 МГц ±10 до ±50 Ппм Для телекоммуникаций, сетевых сетей 4 Рита@q-crystal.com
