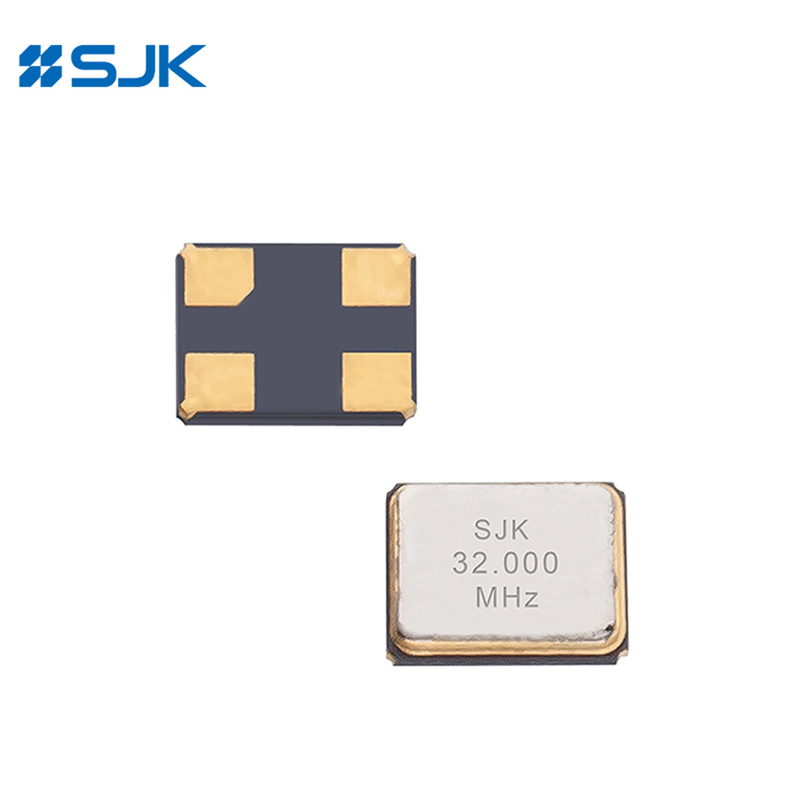

Name: 2520 TCXO 32 МГц 1.8 В выключенная синусовая волна выход ± 0,5 ппм -40 ~ + 85 °C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q32000M1H04K0A6
Price: 1,499.05 USD
Availability: InStock

Наименование марки:	SJK
Номер модели:	SJK-7Q32000M1H04K0A6
МОК:	3000 шт.
Цена:	negotiable
Подробная информация об упаковке:	3 шт. на катушку
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

SGS, RoHS, REACH

Модель:

SMD серии 7Q TCXO

Диапазон частот:

320,000 МГц

Напряжение питания:

1.8В

Тип выхода:

Обрезанная синусовая волна

Размер:

2.5*2.0*0.85 мм

Стабильность частоты:

±0,5ppm~±1,0ppm

Заявления:

GPS, беспроводная связь, мобильный телефон и т.д.

Тип:

СМД

Пакет:

2520

Пусковая площадка:

4 подкладки

Поставка способности:

70KKpcs/M

Выделить:

2520 Обрезанная синусовая волна TCXO

1.8В сокращенная синусовая волна TCXO

32 МГц отрезанная синусовая волна TCXO

Описание продукта

SMD 2520 TCXO 26MHz 1.8V-3.3V Выход синусовой волны ± 0,5ppm -40~+85°C

Особенности

• Сверхминиатюрный и легкий SMD TCXO /VC-TCXO размером 2520

• Работа на низком напряжении

• Единая структура пакета

• Высокочастотный диапазон: 16MHz~60MHz

• Низкий уровень фазового шума

• Приложение для GPS/GNSS, мобильных телефонов, носимых устройств,

Интернет вещей, телекоммуникации, промышленная радиокоммуникация и т.д.

• Соответствует требованиям RoHS / свободен от ПБ

Спецификации

2520 TCXO 32 МГц 1.8 В выключенная синусовая волна выход ± 0,5 ппм -40 ~ + 85 °C 0

Тип		SMD серии 7Q TCXO
Тип выхода		Обрезанная синусная волна
Выходная нагрузка		15pF
Напряжение питания		1.8~3.3В
Диапазон частот		10 ~ 60 МГц
Ток подачи		10 мА максимум.
Уровень выпуска		0.1Вcc /0.9Вcc
Стабильность частоты	Толерантность	± 2,0ppm Макс. (после 2 повторных потоков)
	В сравнении с температурой	±2ppm~±5ppm
	С напряжением питания	Максимально ± 0,2 ппм.	Максимально ± 0,2 ппм.
	В сравнении со старением	±1,0ppm Макс./год
Цикл работы		45-55%
Время подъема / падения		8 нс Макс.
Время запуска		Максимально 5 мин.
Операционная температура		-40 ~ + 85°C, или указать
Шум фазы @26MHz	100 Гц	-110dBc/Hz
	1 кГц	-130dBc/Hz
	10 кГц	-145 дБc/Гц
Объект упаковки		3000 шт. на катушку

Размеры [мм]

2520 TCXO 32 МГц 1.8 В выключенная синусовая волна выход ± 0,5 ппм -40 ~ + 85 °C 1

2520 TCXO 32 МГц 1.8 В выключенная синусовая волна выход ± 0,5 ппм -40 ~ + 85 °C 2 +86-755-88352869

2520 TCXO 32 МГц 1.8 В выключенная синусовая волна выход ± 0,5 ппм -40 ~ + 85 °C 3 Рита@q-crystal.com
